Microperfuração a laser

Sanluo Precision é um fabricante e fornecedor profissional de microperfuração a laser na China, com 18 anos de experiência em tecnologia de processamento de microfuros de precisão, fornecendo aos clientes serviços de usinagem por feixe de laser de alta qualidade. Oferece serviços profissionais de microusinagem de precisão personalizados para embalagens eletrônicas, cateteres médicos, dispositivos de filtro e outros campos, e oferece suporte à personalização de peças complexas e difíceis. Ele realiza o processamento preciso de pequenos furos de nível mícron, furos profundos, furos de formato especial e furos de matriz, atendendo totalmente aos rigorosos requisitos de várias indústrias para microperfuração a laser.

Enviar consulta

Descrição do produto

Tecnologia de processamento de microfuros

A tecnologia de microperfuração a laser adotada pela planta de processamento da Sanluo Precision usa feixes de laser de alta energia para focalizar e fazer furos. Princípio de perfuração: O laser aquece instantaneamente o material até o ponto de ebulição, o material vaporiza para formar buracos e o gás auxiliar sopra o material fundido. Faixa de diâmetro do furo: φ10-500μm, diâmetro mínimo do furo φ5μm. Relação profundidade-diâmetro: ≥20:1, vantagens significativas no processamento de furos profundos. Diversos tipos de furos: furos redondos, furos quadrados, furos de formato especial, formados diretamente por laser. Qualidade da parede do furo: conicidade ≤2°, redondeza ≥95%, rugosidade da superfície da parede Ra0,5-2μm. Velocidade de furo único: 0,01-1 segundo, alta eficiência no processamento em lote de furos de matriz. Materiais aplicáveis: metais, cerâmica, vidro, plásticos, materiais compósitos podem ser perfurados.

Precisão da Estação

Precisão dimensional	DO	EU IA	T（C）	PD	SH
unidade:±/mm	0.002	0.001	0.005	0.002	0.001
Precisão geométrica	Redondeza	Coaxialidade	Retidão	Cilindricidade	Concentricidade
unidade:±/mm	0.002	0.006	0.002	0.005	0.002
Capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
Ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Tecnologia de processamento de furos de precisão

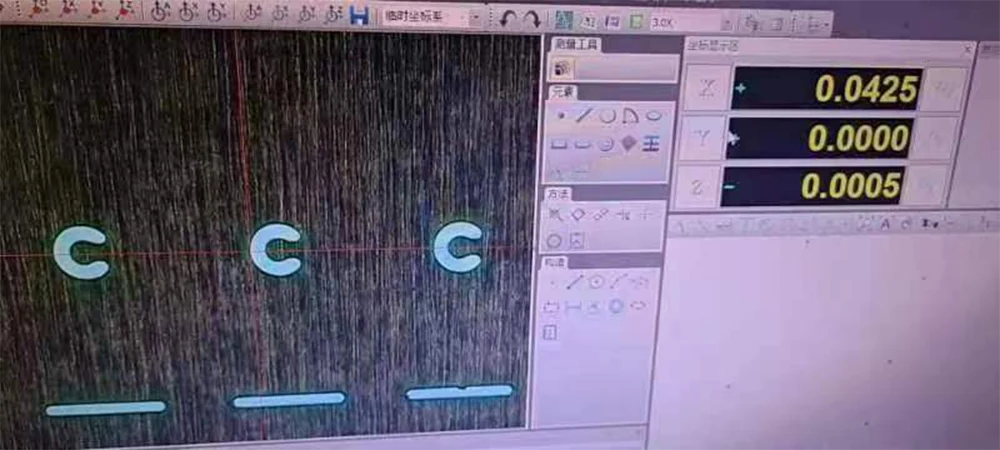

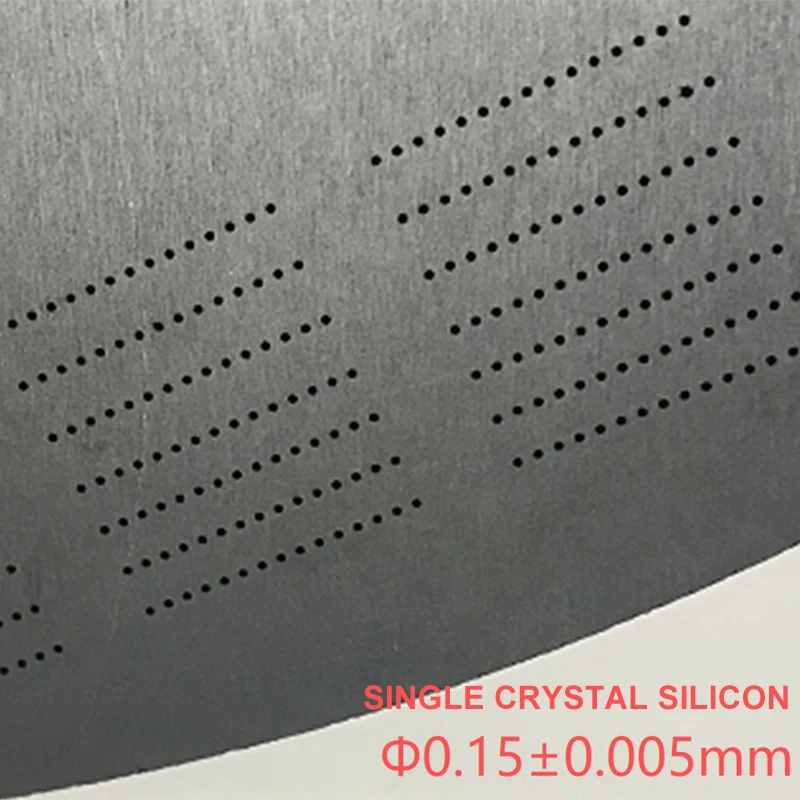

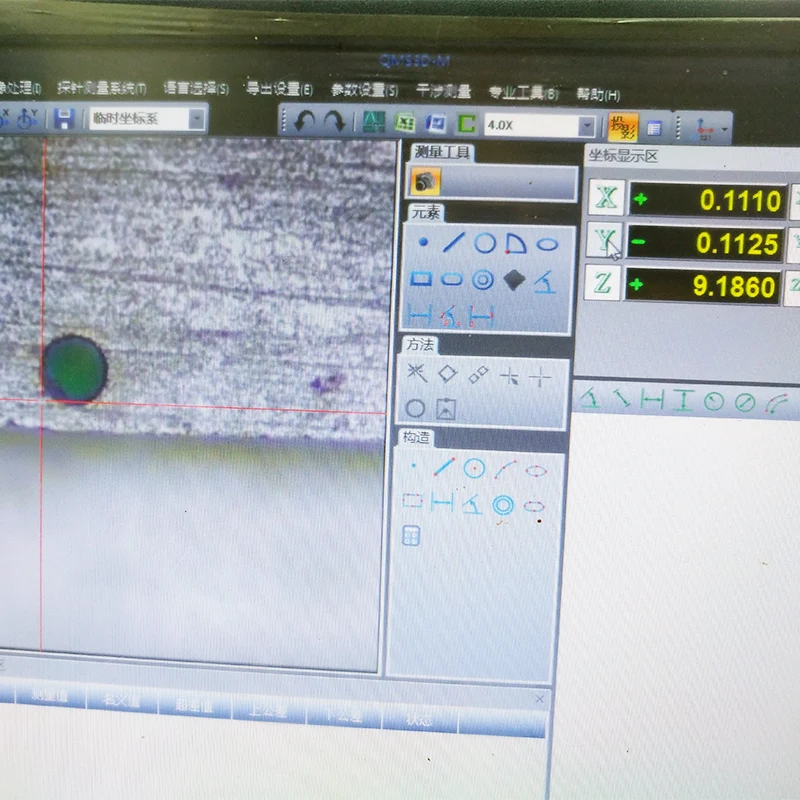

Como fabricante profissional de microperfuração a laser, a Sanluo Precision refinou e otimizou o processo. Perfuração de pulso único: concluída com um pulso único, velocidade rápida, adequada para furos φ<100μm em materiais finos. Perfuração multipulso: superposição multipulso, diâmetro do furo φ100-300μm, profundidade 5mm. Perfuração em espiral: varredura em espiral a laser, grande diâmetro de furo φ300-1000μm, grande relação profundidade-diâmetro. Processo de furo de manga: primeiro faça um pequeno furo guia e, em seguida, faça um furo grande com alta precisão. Controle de parâmetros: controle preciso de energia de pulso, frequência, quantidade de desfocagem e pressão de ar auxiliar. Perfuração de matriz: posicionamento CNC para perfuração em lote, precisão do passo do furo ±5μm, consistência do diâmetro do furo <3%. Detecção on-line: observação coaxial CCD, alcance do laser para garantir a qualidade.

Campos de aplicação

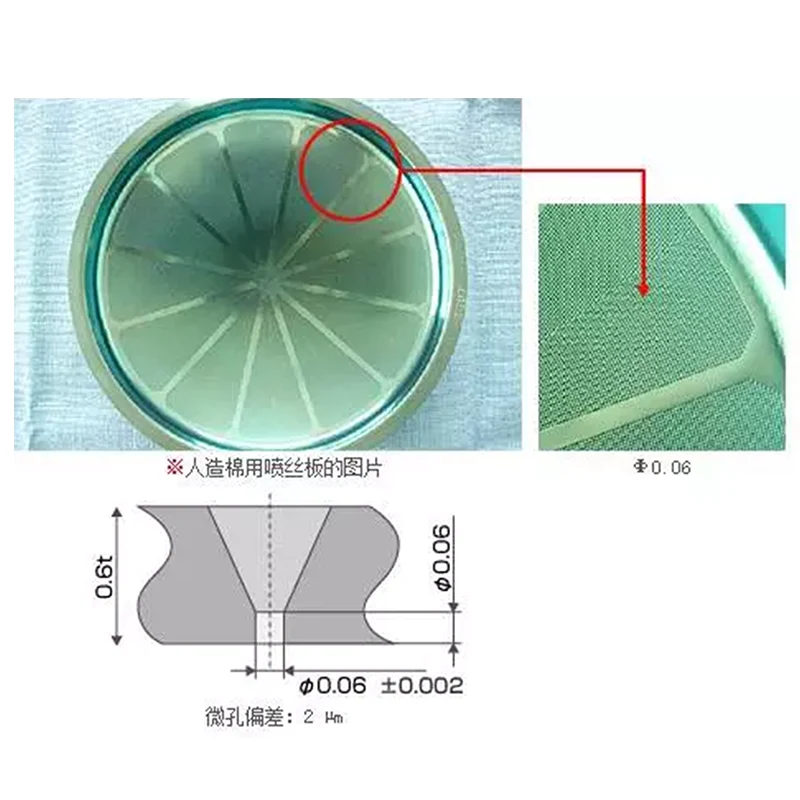

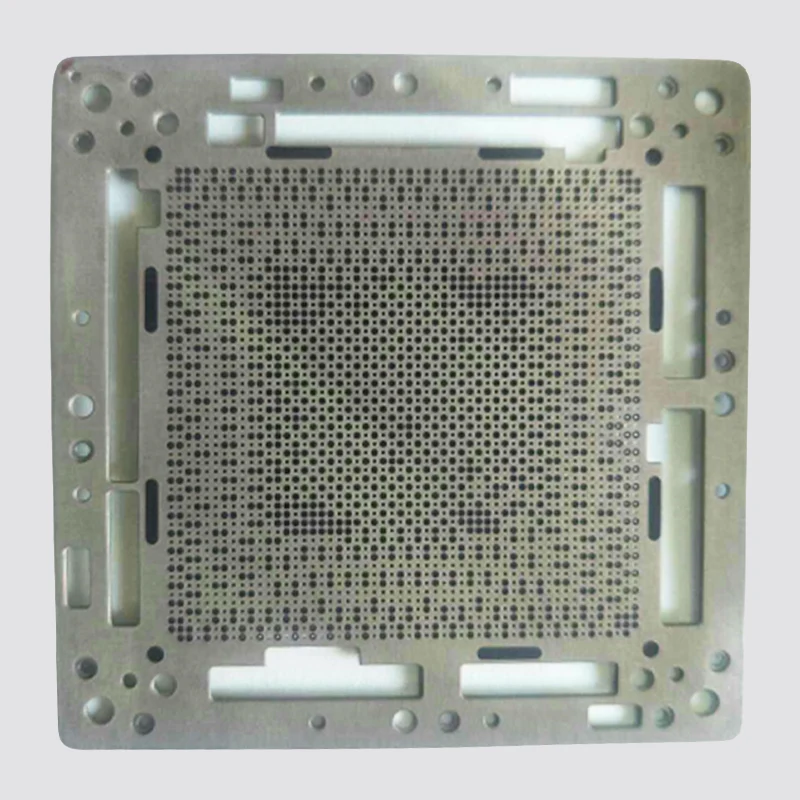

A microperfuração a laser da Sanluo Precision é aplicada em uma variedade de cenários, como furos de resfriamento de filme de pás de turbinas de motores, com diâmetro de furo de φ0,3-1 mm, ângulo de inclinação de 15°-30° e milhares de furos; matrizes de orifícios de resfriamento de suor de tubos de chama da câmara de combustão, com um diâmetro de orifício de 0,2-0,5 mm e um passo de orifício de 1-3 mm. Via furos de substratos cerâmicos para embalagens eletrônicas, com diâmetro de furo de 50-300μm, metalizados através de furos; micro furos de substratos IC, com diâmetro de φ20-100μm e relação profundidade-diâmetro de 15:1. Orifícios laterais de cateteres de dispositivos médicos, com diâmetro de 100-500μm para liberação de medicamentos; furos de membrana de dialisadores, com diâmetro de furo de 10-50μm e distribuição uniforme. Microfuros de telas de filtro de aço inoxidável para dispositivos de filtro, com diâmetro de furo de φ20-200μm e densidade de furo de 10-100 pcs/cm². A Sanluo Precision forneceu serviços personalizados de usinagem de feixe de laser para AVIC, Foxconn, Medtronic e outras empresas, com um volume anual de perfuração de mais de 100 milhões de furos, qualidade estável e precisão confiável.

Parâmetros técnicos do equipamento de microperfuração a laser

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	Equipamento de processamento de microfuros de estação dupla a laser ultrarrápido MiDril 40P
Posicionamento central	Processamento de microfuros paralelos de estação dupla eficiente e de alta precisão
Número de eixos e estações	Processamento paralelo de múltiplos eixos, fuso duplo e estação dupla
Curso (X1 /Y1 /Z1)	400mm / 400mm / 450mm
Faixa de furação	Φ0,005mm ~ Φ1,5 mm (a faixa de furação do novo modelo é Φ0,0025mm~Φ2,5mm)
Precisão chave	Precisão do diâmetro do furo ±0,001 mm, relação profundidade-diâmetro ≥15:1
Qualidade de superfície	Rugosidade superficial Ra 0,4 (Nota: Ra0,2μm para o novo modelo)
Tecnologia central	A tecnologia de divisão de feixe multicanal realiza divisão de feixe de laser de femtosegundo de alta potência e processamento assíncrono; módulo de varredura de feixe independente suporta o processamento de microestruturas complexas de superfície curva
Principais vantagens	A eficiência abrangente é melhorada em mais de 70%, adequada para processamento eficiente, preciso e de alta qualidade de furos de filme e bicos de combustível
Aplicações típicas	Peças de microperfuração a laser de precisão, etc.

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	Equipamento formador de microfuros de femtosegundo de formato especial DS de 5 eixos (modelo específico/)
Posicionamento central	Processamento preciso de danos não térmicos de novos materiais complexos (como compósitos de matriz cerâmica)
Número de eixos	5 eixos
Parâmetros de laser	Laser de femtosegundo com largura de pulso tão estreita quanto 80fs, diâmetro do ponto focado de apenas φ5μm
Precisão chave	O desvio da posição do furo de processamento é controlado de forma estável dentro de ± 2 μm
Função inteligente	Equipado com a função de "compensação inteligente", que pode detectar automaticamente o coeficiente de expansão térmica do material e ajustar o caminho de processamento em tempo real antes do processamento
Principais vantagens	Zona termicamente afetada extremamente pequena, capaz de processar compósitos de matriz cerâmica sem fissuras; ajuste inteligente garante alta precisão
Aplicações típicas	Peças de microperfuração a laser de precisão, etc.
