Um fornecedor de usinagem médica não é selecionado apenas pelo número de máquinas. As equipes de dispositivos dos EUA precisam de evidências de que o fornecedor pode manter a geometria necessária, preservar a identidade do material, documentar os resultados da inspeção, proteger dados CAD controlados e comunicar-se rapidamente quando um desenho não puder ser fabricado conforme liberado.
Sanluo Precision é um fabricante e fornecedor de usinagem médica CNC de precisão com sede em Shenzhen, China. Suas capacidades declaradas incluem usinagem de cinco eixos, torneamento-fresamento, tipo suíço e torno de centralização, torneamento CNC, retificação de precisão, EDM, EDM com fio, usinagem a laser e microusinagem. A empresa oferece suporte a peças personalizadas, desde o trabalho de desenvolvimento de peça única até a produção de maior volume e lista aplicações médicas, como cabeças esféricas de articulações artificiais, componentes de fusão espinhal, parafusos médicos, ferramentas cirúrgicas, peças vasculares, componentes de coração artificial, peças de equipamentos de diagnóstico e peças relacionadas a sondas de ultrassom.
A questão prática não é simplesmente: “Esta oficina pode fabricar a peça?” É se a oficina consegue fabricar a peça repetidamente, provar o que fez e reagir corretamente quando a produção expõe uma fraqueza no projeto ou no processo.
A Sanluo Precision descreve seu serviço de usinagem médica como um serviço técnico de processo completo, começando com o desenvolvimento do produto e estendendo-se até a produção em massa. Seu fluxo de trabalho declarado utiliza ferramentas CAD/CAM/CAE, modelagem CATIA, programação Mastercam, análise ANSYS e controle de produção através de MES. Essa combinação é relevante quando uma peça é difícil de fixar, possui recursos internos profundos, inclui paredes finas ou requer diversas operações para preservar a concentricidade.
Para uma revisão do desenho, forneça o arquivo CAD nativo quando permitido, o desenho liberado, o histórico de revisões, a especificação do material, o volume anual esperado e quaisquer recursos conhecidos críticos para o funcionamento. Peça ao fornecedor para identificar problemas de acesso a ferramentas, paredes sem suporte, cantos internos afiados, pontos de referência difíceis, riscos de rebarbas e recursos que podem exigir eletroerosão, retificação ou uma operação secundária. Uma revisão útil do DFM deve resultar em propostas de alterações específicas, e não em uma declaração geral de que a peça é “usinável”.
O apoio ao protótipo também deve ser discutido em termos comerciais. Confirme se o primeiro artigo utilizará o mesmo tipo de material, máquinas, abordagem de ferramentas, equipamento de inspeção e rota de acabamento destinado à produção. Um protótipo feito com um processo diferente pode comprovar o design, mas diz pouco sobre a repetibilidade em volume. A Sanluo afirma que oferece suporte a pedidos de peça única, bem como a programas de alto volume, portanto, os compradores devem perguntar como o plano de fabricação muda entre esses estágios.
Sua solicitação de cotação deve identificar o grau e a condição exata do material, não apenas “aço inoxidável” ou “titânio”. Sanluo lista aços inoxidáveis para implante e intervenção, ligas de titânio, ligas de alta temperatura, cerâmica, aço de tungstênio, PEEK, PEI, PAI e UPE entre seus materiais suportados. O grau aplicável, o tratamento térmico, a condição de dureza, a rastreabilidade do lote e os requisitos de certificado ainda precisam vir de seus documentos de projeto e qualidade.
As tolerâncias devem estar vinculadas à função. Marque dimensões críticas verdadeiras, relações de referência, excentricidade, planicidade, cilindricidade, requisitos de rosca e limites de acabamento superficial em vez de aplicar uma tolerância rígida a cada recurso. Pergunte como cada característica crítica será inspecionada. Um fornecedor pode usar uma CMM para precisão posicional, um sistema óptico para perfis pequenos, medidores calibrados para roscas e equipamento de acabamento superficial para vedação ou superfícies de rolamento. O método de inspeção é importante porque um resultado só é significativo quando a incerteza e a configuração da medição são apropriadas.
O tratamento de superfície deve ser indicado como parte da definição da peça. Anodização, passivação, eletropolimento, revestimento, tratamento térmico, limpeza, marcação e compatibilidade de esterilização podem alterar as dimensões ou a química da superfície. A embalagem merece a mesma atenção. Defina se as peças precisam de sacos individuais, manuseio limpo, tampas protetoras, controle de umidade, etiquetas de lote ou embalagens separadas para diferentes revisões. Esses detalhes muitas vezes se tornam urgentes após o primeiro envio, quando uma boa peça usinada chega arranhada, misturada em lote ou impossível de ser identificada.

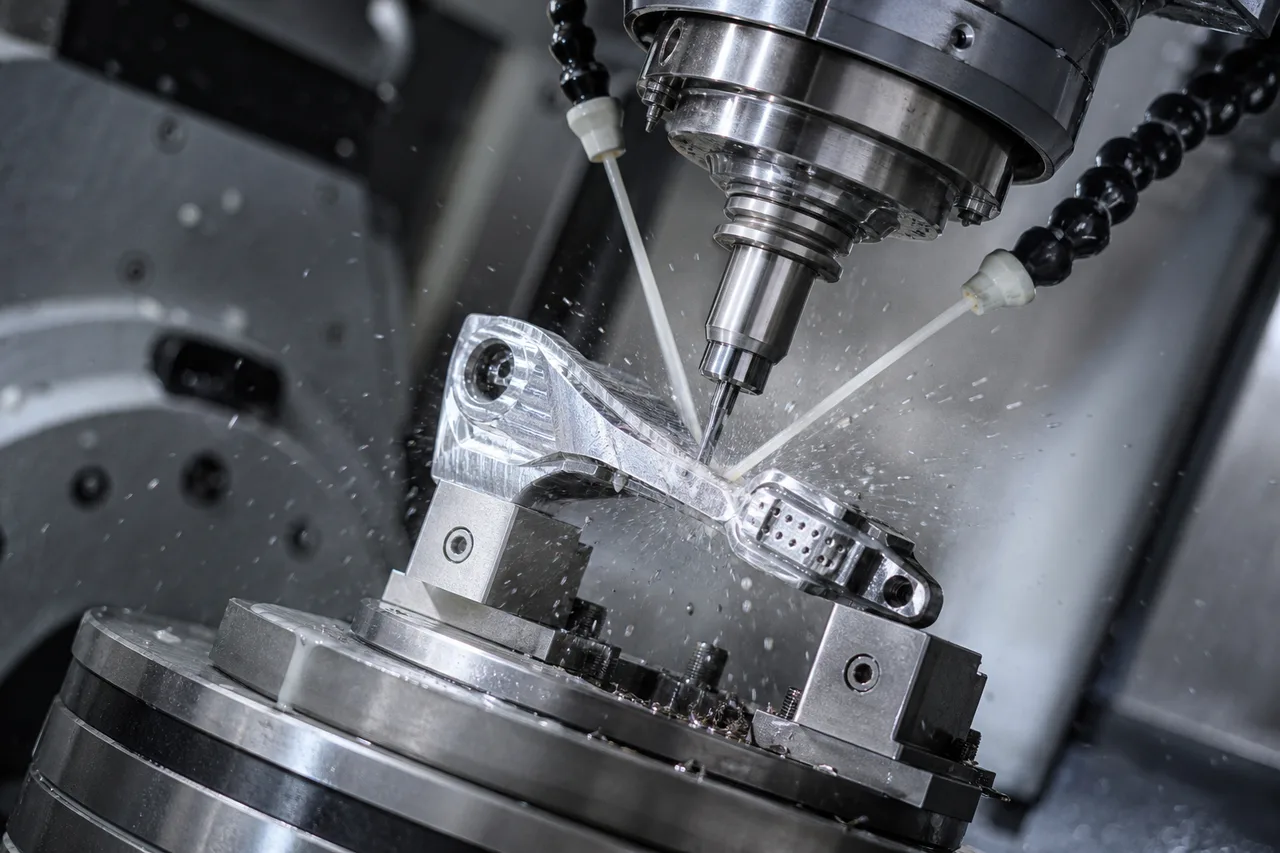

A seleção do processo deve seguir a geometria, o material, a pilha de tolerâncias e a quantidade da peça. A usinagem de cinco eixos é útil quando diversas faces precisam ser alcançadas em menos configurações, quando superfícies compostas precisam de orientação controlada da ferramenta ou quando refixações repetidas ameaçam a precisão posicional. Ele pode reduzir a contagem de configurações, mas não elimina a necessidade de planejamento e inspeção de dados sólidos. Uma estrutura de referência mal definida continua sendo um problema em uma máquina de cinco eixos.
A usinagem do tipo suíço geralmente é uma boa opção para peças pequenas, longas e delgadas com recursos torneados, furos cruzados, roscas e demandas de produção repetidas. O suporte da bucha-guia ajuda a controlar a deflexão próximo à zona de corte. Torneamento-fresamento é adequado para peças que combinam recursos rotacionais com planos fresados, ranhuras, furos ou detalhes fora do eixo. Pode reduzir as transferências entre máquinas, o que pode ajudar a preservar a concentricidade e reduzir o tempo de manuseio.
A eletroerosão a fio e a eletroerosão a fio têm seu lugar quando o corte convencional não consegue alcançar uma ranhura estreita, um perfil interno afiado, um material duro ou um contorno complexo. A compensação é o tempo do processo e a necessidade de controlar as camadas reformuladas, as áreas afetadas pelo calor e a limpeza pós-processo, quando aplicável. A retificação de precisão é frequentemente escolhida para superfícies de rolamento, relações cilíndricas estreitas ou acabamentos controlados após tratamento térmico. A microusinagem traz seus próprios riscos: quebra de ferramentas, formação de rebarbas, variação de material e limites de inspeção tornam-se mais significativos à medida que as características diminuem.
| Processo | Ajuste comum | Troca do comprador para confirmar |
|---|---|---|
| CNC de cinco eixos | Peças com contornos complexos e recursos multifacetados | Estratégia de fixação, acesso a ferramentas e verificação de superfícies difíceis |
| Tipo suíço | Peças torneadas pequenas e delgadas e produção repetida | Controle de estoque de barras, configuração de bucha-guia e requisitos de corte ou recurso final |
| Torneamento-fresamento | Peças rotacionais com recursos fresados ou fora do eixo | Transferência de dados e concentricidade em operações combinadas |
| EDM ou fio EDM | Materiais duros, ranhuras estreitas e perfis inacessíveis | Condição da superfície, lavagem, limpeza e tempo de ciclo |
| Retificação ou microusinagem | Acabamentos finos, pequenas características e controle geométrico próximo | Controle de rebarbas, capacidade de inspeção e sensibilidade à variação de material |

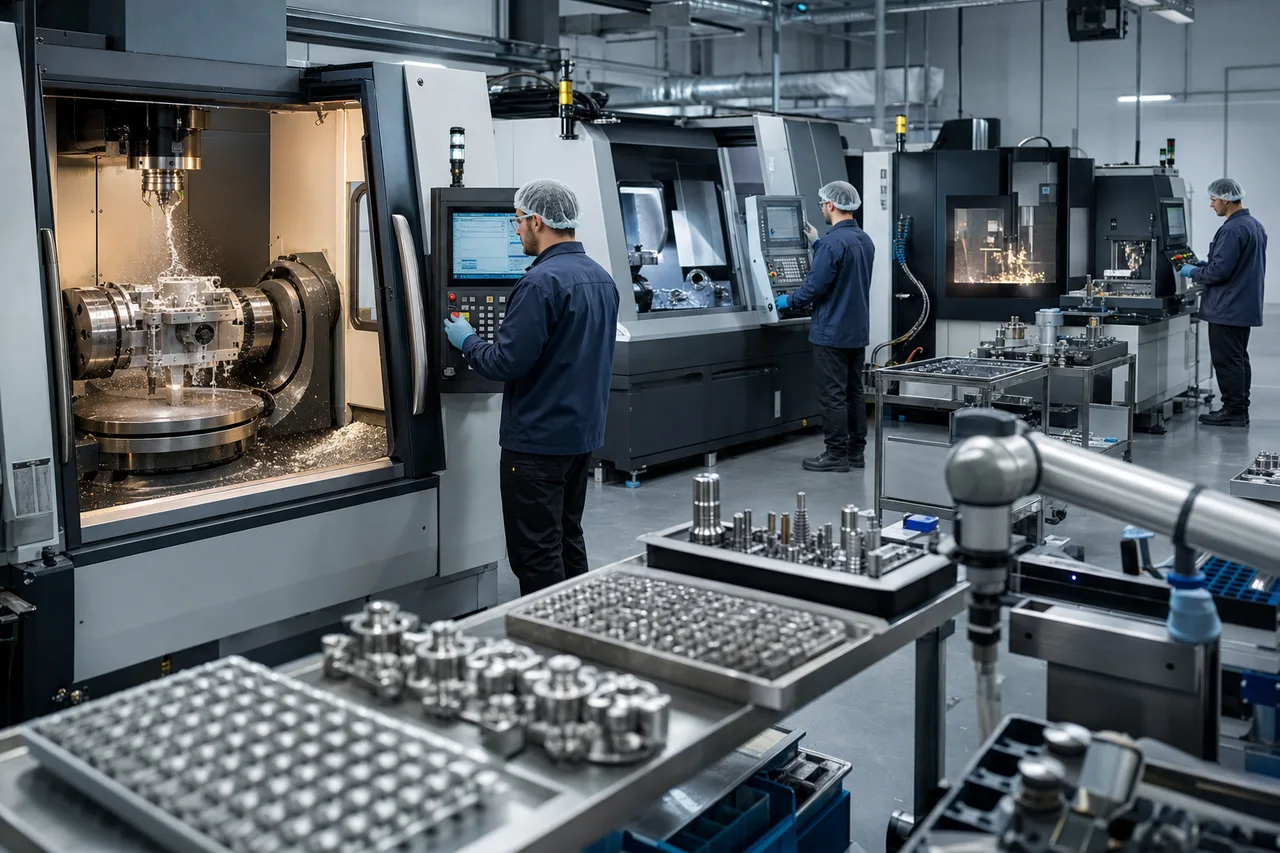

A oferta mais ampla de serviços da Sanluo inclui torneamento CNC, usinagem tipo suíço, torneamento-fresamento, retificação, EDM, eletroerosão a fio, usinagem a laser e microusinagem. Uma boa conversa sobre fornecimento deve perguntar qual rota é proposta, por que ela se ajusta à peça e quais características serão verificadas após cada operação importante.
Uma RFQ completa reduz dois problemas comuns: cotações que não podem ser comparadas e preços que mudam após revisão técnica. Envie informações suficientes para que o fornecedor entenda o risco da peça, não apenas seu formato externo. A sequência a seguir funciona bem para novos componentes e transferências de design.
Para um fornecedor baseado na China, adicione uma discussão sobre controle de documentos antes da troca de arquivos. Decida quais tipos de arquivos são necessários, quem pode acessá-los, como as revisões são nomeadas e como os dados obsoletos são retirados. Se a peça for regulamentada ou comercialmente sensível, seu contrato de compra deverá abordar a confidencialidade, a subcontratação permitida, a propriedade das ferramentas e a aprovação de alterações no processo.
A Sanluo Precision apresenta seu trabalho de usinagem médica como mais do que um corte independente. A empresa descreve um fluxo de trabalho conectado que usa CAD/CAM/CAE, CATIA para modelagem, Mastercam para programação, análise ANSYS, produção controlada por MES e verificação de gêmeo digital. Em termos práticos, estas ferramentas podem suportar diferentes partes da cadeia de produção: revisão do projeto e integridade do modelo, criação de caminhos de ferramentas, análise de engenharia, controle do status da produção e verificação virtual antes que um programa chegue à máquina.
Verificação de gêmeo digitalrefere-se ao uso de uma representação digital da máquina, ferramentas, acessórios, material e movimento programado para verificar a operação planejada antes do corte. Seu valor é maior em trabalhos complexos de cinco eixos, onde colisões, inclinação excessiva da ferramenta, superfícies inacessíveis e condições inesperadas do material podem ser caras para serem descobertas na máquina. Não substitui a inspeção do primeiro artigo. A simulação pode confirmar que um percurso é plausível; a medição confirma que a peça acabada atende ao desenho.
Produção controlada pelo MESsignifica que o sistema de execução de manufatura é usado para gerenciar informações de produção, como ordens de serviço, roteiro, status e registros de processo. Para um comprador de dispositivos médicos, a questão útil é quais informações podem ser vinculadas ao lote final. Pergunte se o fornecedor pode conectar certificados de materiais, registros de máquinas ou operações, resultados de inspeção, ações de não conformidade e documentos de remessa a um número de peça e revisão.
A empresa também declara suporte para usinagem de cinco eixos, torneamento-fresamento e processamento de torno centralizador. Essas capacidades são relevantes para componentes difíceis, mas os compradores ainda devem solicitar uma rota proposta para o desenho específico. O parceiro técnico certo explica onde o processo é estável, onde é sensível e quais evidências serão geradas em cada etapa. Você pode revisar o Sanluoserviços de usinagem médica CNC de precisãojunto com seu pacote de RFQ antes de iniciar a discussão.
A lista de aplicações fornecida pela Sanluo abrange componentes relacionados ao implante e peças de equipamentos. Inclui cabeças esféricas articulares artificiais, dispositivos de fusão espinhal, parafusos médicos, instrumentos cirúrgicos, ferramentas para glaucoma, peças de coração artificial, componentes vasculares, peças de equipamentos de diagnóstico e componentes relacionados a sondas de ultrassom. Nem todas essas aplicações apresentam o mesmo risco de fabricação. Uma superfície de rolamento polida, uma pequena ferramenta cirúrgica e um componente do invólucro podem exigir controles de usinagem, inspeção, limpeza e embalagem completamente diferentes.
Para peças metálicas, a Sanluo lista aço inoxidável para implante e intervenção, ligas de titânio, ligas de alta temperatura e aço de tungstênio. O titânio pode ser difícil porque gera calor na interface de corte e reage mal à seleção descuidada da ferramenta ou ao controle de cavacos. Os aços inoxidáveis variam amplamente em comportamento de endurecimento e usinabilidade. Ligas de alta temperatura exigem controle cuidadoso das condições de corte e desgaste da ferramenta. O aço de tungstênio traz problemas de dureza e desgaste de borda que podem favorecer a EDM ou a retificação para determinadas características.
Os materiais não metálicos listados incluem cerâmica, PEEK, PEI, PAI e UPE. Os polímeros de engenharia não são simplesmente versões mais macias do metal. Eles podem rastejar, absorver umidade, deformar-se sob fixação ou apresentar comportamento dimensional diferente após a usinagem. As peças cerâmicas podem exigir ferramentas e manuseio especializados porque podem ocorrer lascamento nas bordas mesmo quando a geometria nominal está correta. Sua RFQ deve indicar se o material é usado em um implante, instrumento, dispositivo de diagnóstico ou montagem sem contato com o paciente, pois as expectativas de limpeza, superfície e documentação podem ser diferentes.
A seleção do material continua sendo responsabilidade do projetista do dispositivo. O fornecedor pode sinalizar preocupações de usinagem, sugerir uma classe de fácil fabricação e identificar prováveis modos de falha, mas não deve substituir silenciosamente um material porque é mais fácil de cortar. Confirme a lista de materiais aprovados, o formato do certificado, a identificação do lote e quaisquer restrições sobre conteúdo reciclado, revestimentos ou tratamento térmico externo antes do início da produção.
Um fornecedor de usinagem contribui com evidências de fabricação; o fabricante do dispositivo continua responsável pela estratégia regulatória do dispositivo acabado, controles de design, gerenciamento de risco, verificação, validação e submissão ao mercado. Essa distinção é importante. Um certificado de conformidade não demonstra, por si só, que um dispositivo médico completo é seguro, eficaz ou está em conformidade com todos os requisitos aplicáveis dos EUA.
O site da Sanluo lista as certificações ISO 9001:2008 e ISO 14001:2004. Os compradores devem solicitar certificados atuais, declarações de escopo, detalhes do órgão emissor e status de expiração durante a qualificação. Como os padrões listados são edições mais antigas, não presuma que eles atendem a todos os requisitos do procedimento de qualidade do fornecedor. Pergunte como o fornecedor gerencia o controle de documentos, calibração, produtos não conformes, ações corretivas, treinamento, controles de fornecedores, alterações de processos e retenção de registros.
A rastreabilidade deve ser definida no nível do lote. Dependendo do componente, pode ser necessário conectar o calor do material recebido ou as informações do lote à ordem de serviço, operações da máquina, resultados de inspeção, processamento externo, etiquetas de embalagem e remessa. Se a peça for serializada ou marcada a laser, confirme como a marcação afeta a superfície e como a marca é verificada. Se ocorrer um desvio, chegue a um acordo sobre a contenção e a disposição antes que apareça o primeiro problema de produção.
O fabricante do dispositivo também deve controlar o desenho aprovado, as especificações, os critérios de aceitação e o processo de alteração. Um fornecedor de usinagem não deve revisar uma dimensão, material, acabamento ou rota de processo sem autorização por escrito quando essa alteração puder afetar o dispositivo. Trate os registros do fornecedor como entradas controladas para seu arquivo de qualidade e não como um substituto para sua própria documentação de projeto e produção.
O prazo de entrega começa antes do primeiro corte do chip. Revisão de desenhos, cotação, aquisição de materiais, programação, acessórios, acabamento externo, inspeção do primeiro artigo, correções, aprovação e transporte internacional podem afetar o cronograma. Solicite essas etapas separadamente, em vez de aceitar uma estimativa ampla de entrega. Um protótipo pode se mover rapidamente se o material estiver disponível, mas o tempo de produção pode mudar quando uma liga especial, classe cerâmica, revestimento ou processo externo qualificado for necessário.
A comunicação da inspeção deve ser acordada antes do início da inspeção. Confirme o formato do relatório, as unidades, a convenção de desenho em balão, o plano de amostragem, o tratamento das características ausentes e o método para relatar resultados fora da tolerância. Para peças complexas, pergunte se o fornecedor fornecerá dados de inspeção por recurso ou apenas um certificado de aprovação/reprovação. Uma breve videochamada sobre o relatório do primeiro artigo geralmente resolve problemas de dados e interpretação mais rapidamente do que uma longa cadeia de e-mails.
O manuseio seguro de CAD merece um processo escrito. Use um canal de transferência controlado sempre que possível, limite o acesso ao pessoal que precisa dos arquivos e identifique a revisão atual no nome do arquivo e na documentação de compra. Esclareça se os subcontratados recebem dados CAD para tratamento térmico, revestimento, retificação, limpeza ou inspeção. Seu contrato deve indicar que a subcontratação não autoriza alterações não controladas no projeto ou reutilização de modelos proprietários.
A prontidão de entrega inclui mais do que um número de rastreamento. Confirme documentos de exportação, detalhes de faturas comerciais, listas de embalagem, etiquetas de lote, certificados, relatórios de inspeção e plano de inspeção de recebimento. Caso as peças sejam sensíveis à contaminação ou danos estéticos, defina como serão protegidas durante o transporte. Sanluo'ssuporte de usinagem CNC médico personalizadodeve ser avaliado em relação a esses requisitos operacionais, e não apenas em relação ao preço unitário cotado.
Envie à Sanluo Precision o desenho lançado, o modelo 3D, os requisitos de material e acabamento, as quantidades esperadas, o tempo previsto e as expectativas de inspeção. Inclua os recursos que são mais difíceis de fabricar ou mais caros para errar. Se você ainda está em desenvolvimento, diga-o. Um fornecedor pode aconselhar melhor quando sabe se o objetivo imediato é o feedback do design, um protótipo funcional, um primeiro artigo ou a repetição da produção.
Solicite uma recomendação de processo, comentários do DFM, suposições externas ao processo, plano de inspeção, documentos de rastreabilidade e uma estimativa de prazo de entrega faseada. Para componentes complexos ou em miniatura, solicite confirmação de fixação, acesso a ferramentas, controle de rebarbas, tratamento de superfície, limpeza e embalagem antes de aprovar o orçamento. Esse é o ponto em que a clareza técnica é mais barata.
Compartilhe seu pacote de desenho e requisitos de produção com a Sanluo Precision para discutir a seleção de processos, capacidade de fabricação, registros de inspeção e um caminho prático do protótipo à produção.
