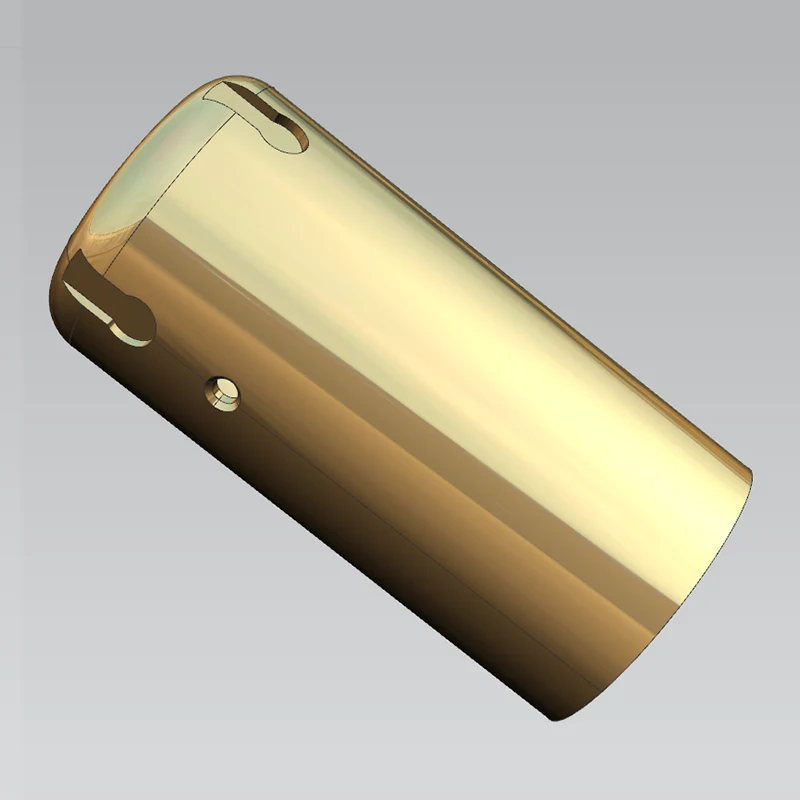

O que transforma a superprecisão das peças de microeixo em uma virada de jogo na fabricação moderna?

1. O mandato da precisão: por que a escala exige um novo paradigma

A incessante miniaturização de sistemas mecânicos em todas as indústrias impôs demandas sem precedentes aos processos de fabricação. Componentes que antes eram medidos em milímetros agora são especificados em mícrons, e o desempenho funcional de montagens inteiras geralmente depende da fidelidade geométrica de um único microeixo. Nesse contexto,Torneamento de superprecisão de peças de microeixoemerge não como uma melhoria incremental, mas como um facilitador fundamental da engenharia da próxima geração.

As operações tradicionais de torneamento, embora eficazes para componentes em escala macro, encontram severas limitações quando os diâmetros da peça encolhem abaixo de 1 mm. A física do corte muda drasticamente: as forças de corte que são insignificantes em grandes escalas tornam-se fontes de erro dominantes, a expansão térmica que é gerenciável torna-se crítica e o desgaste da ferramenta que é previsível torna-se errático. O torneamento de superprecisão aborda esses desafios por meio de uma combinação de arquiteturas de máquinas ultrarrígidas, materiais de ferramentas avançados e parâmetros de processo meticulosamente otimizados.

Os riscos económicos e de desempenho são substanciais. Um microeixo que se desvie de seu diâmetro especificado em até 2 μm pode tornar um subconjunto inteiro não funcional. Nos dispositivos médicos, tais desvios podem comprometer a esterilidade ou a fiabilidade mecânica. Em aplicações aeroespaciais, podem afetar o equilíbrio e a longevidade de sistemas rotativos de alta velocidade. O processo de torneamento de precisão atraiu, portanto, enorme interesse na produção padronizada e em massa de microeixos porque produz mais eficiência em comparação com métodos alternativos, como usinagem por descarga elétrica ou usinagem eletroquímica.

O que distingue o torneamento de superprecisão da usinagem de precisão convencional não é apenas a obtenção de tolerâncias estreitas, mas arepetibilidadecom o qual essas tolerâncias são mantidas durante as execuções de produção. Essa repetibilidade é o produto do controle holístico do processo – abrangendo calibração de máquinas, estabilização ambiental, monitoramento da condição da ferramenta e compensação de erros em tempo real. Quando esses elementos são integrados de forma eficaz, o método fornece componentes que atendem às especificações mais rigorosas com notável consistência.

2. Princípios Básicos de Torneamento de Super Precisão para Micro Eixos

Em sua essência, o torneamento de superprecisão para microeixos é regido pelos mesmos princípios cinemáticos do torneamento convencional: uma peça rotativa é moldada por uma ferramenta de corte controlada que se desloca ao longo do eixo de rotação. No entanto, a implementação destes princípios em microescala exige uma abordagem fundamentalmente diferente para cada aspecto do processo.

2.1. Gerenciamento de Força de Corte

As forças de corte no microtorneamento são proporcionalmente maiores em relação à rigidez da peça em comparação com o macrotorneamento. Um eixo com diâmetro de 100 μm e comprimento de 5 mm tem uma relação comprimento/diâmetro de 50:1, tornando-o altamente suscetível à deflexão mesmo sob forças radiais modestas. A pesquisa demonstrou que o erro dimensional em microeixos com grandes relações comprimento-diâmetro pode ser reduzido em 90% através de estratégias apropriadas de compensação de erros. Isto sublinha a importância crítica da gestão da força na obtenção de resultados de superprecisão.

Uma abordagem particularmente eficaz é o torneamento sem força de impulso, onde o ângulo de aproximação da ferramenta e a profundidade de corte são configurados de modo que a força de impulso resultante se aproxime de zero. Isso minimiza a deflexão da peça e permite a produção de eixos com erros de retilinidade abaixo de 0,5 μm em um comprimento de 10 mm. A combinação disso com o fornecimento de refrigeração de alta pressão e revestimentos avançados de ferramentas reduz ainda mais o atrito e a formação de arestas postiças, que são fontes comuns de rugosidade superficial em microtorneamento.

2.2. Estabilidade térmica e compensação de erros

A expansão térmica é outro fator crítico. Mesmo um aumento de temperatura de 1°C pode fazer com que um eixo de aço de 100 μm se expanda em aproximadamente 1,2 μm – uma fração significativa do orçamento total de tolerância. Para neutralizar isso, os modernos centros de torneamento de superprecisão incorporam ambientes com temperatura controlada, sistemas de resfriamento de fusos e sensores de deslocamento térmico que retroalimentam o controlador CNC. Algoritmos de compensação em tempo real ajustam a posição da ferramenta com base no desvio térmico medido, garantindo que as dimensões finais da peça permaneçam dentro das especificações.

Além disso, o uso de fusos com rolamentos pneumáticos e guias hidrostáticas elimina o atrito de contato mecânico, o que reduz a geração de calor e melhora a suavidade do movimento. Esses elementos da máquina, combinados com o amortecimento ativo de vibrações, criam uma zona de corte estável que é essencial para atingir valores de rugosidade superficial de Ra < 0,05 μm em microeixos. A integração destes princípios numa única plataforma é o que define o estado da arte emTorneamento de superprecisão de peças de microeixo.

3. Arquitetura de Máquina e Requisitos de Ferramentas

A máquina-ferramenta usada para microtorneamento de superprecisão é fundamentalmente diferente de um torno CNC padrão. Ele deve fornecer resolução de posicionamento submícron, crescimento térmico mínimo e rigidez estática e dinâmica excepcional. Os principais recursos arquitetônicos incluem:

• Base de granito ou concreto polimérico– proporciona alto amortecimento e inércia térmica, isolando a zona de trabalho das vibrações do piso.
• Acionamentos de motores lineares– elimina folga e atrito, permitindo taxas de aceleração de até 2g e repetibilidade de posicionamento de ±0,1μm.
• Rolamentos hidrostáticos ou aerostáticos– suportam o fuso e as guias com atrito próximo de zero e excelente rigidez radial/axial.
• Codificadores de alta resolução– normalmente interferômetro a laser ou escala de vidro com resolução de 0,01 μm para feedback de circuito fechado.
• Poste de ferramentas com capacidade de troca rápida– acomoda pastilhas de diamante, CBN ou metal duro com raios de aresta tão pequenos quanto 2μm.

A seleção de ferramentas é igualmente crítica. Para torneamento de superprecisão, as ferramentas diamantadas de cristal único são frequentemente preferidas para materiais não ferrosos devido à sua extrema dureza e baixo coeficiente de atrito. Para ligas ferrosas, são usados ​​nitreto cúbico de boro policristalino (PCBN) ou pastilhas de cerâmica, embora exijam uma preparação mais cuidadosa das bordas para evitar microlascamento. O raio da ponta da ferramenta normalmente varia de 0,05 mm a 0,2 mm, dependendo do acabamento superficial desejado e da proporção do eixo.

Além disso, o monitoramento do desgaste das ferramentas é indispensável. Mesmo 1μm de desgaste de flanco pode alterar a geometria de corte efetiva e degradar a qualidade da superfície. As máquinas modernas integram sensores de emissão acústica ou dinamômetros de força para detectar a progressão do desgaste e acionar automaticamente as trocas de ferramentas, garantindo que cada peça produzida atenda aos critérios de superprecisão.

4. Seleção de materiais e usinabilidade

Nem todos os materiais são igualmente adequados para microtorneamento de superprecisão. A usinabilidade de um material determina o acabamento superficial alcançável, a vida útil da ferramenta e a estabilidade dimensional. Os materiais comumente processados ​​incluem:

Para cada material, os parâmetros de corte – velocidade, avanço, profundidade de corte – devem ser cuidadosamente ajustados. Por exemplo, ligas de alumínio podem ser torneadas a velocidades de até 500 m/min com ferramentas diamantadas, enquanto o titânio requer velocidades abaixo de 80 m/min para evitar desgaste excessivo da ferramenta. A seleção do tipo de refrigerante e do método de entrega também varia; refrigerantes à base de óleo são preferidos para aços inoxidáveis ​​para reduzir o atrito, enquanto fluidos miscíveis em água são comuns para alumínio para melhorar a dissipação de calor.

Nos últimos anos, o uso de resfriamento criogênico (nitrogênio líquido) ganhou força para materiais difíceis de usinar, pois reduz as temperaturas de corte e melhora a vida útil da ferramenta sem introduzir distorção térmica. Esta abordagem, embora dispendiosa, permitiu o torneamento de superprecisão de aços endurecidos (até 60 HRC) com acabamentos superficiais comparáveis ​​à retificação.

5. Parâmetros do Processo e Sua Influência na Qualidade

A interação entre velocidade de corte, avanço e profundidade de corte define a qualidade do microeixo acabado. Cada parâmetro tem um efeito distinto na rugosidade, circularidade e tensão residual da superfície.

• Velocidade de corte (Vc)– Velocidades mais altas geralmente reduzem arestas postiças e produzem superfícies mais lisas, mas também aumentam o desgaste da ferramenta e a carga térmica. A velocidade ideal normalmente é encontrada no limite superior da faixa recomendada da ferramenta.
• Taxa de alimentação (f)– O avanço por rotação influencia diretamente a rugosidade teórica da superfície (Ra ≈ f² / (8·r) para um determinado raio de ponta). Um avanço menor melhora o acabamento, mas reduz a produtividade. Para superprecisão, os avanços geralmente são definidos entre 1μm/rev e 5μm/rev.
• Profundidade de corte (ap)– A profundidade deve ser pelo menos duas vezes o raio da ponta para garantir um corte estável, mas a profundidade excessiva aumenta as forças radiais e a deflexão. Para microeixos, profundidades de 10μm a 50μm são comuns.

Para ilustrar o efeito combinado, considere um microeixo de latão (diâmetro 0,5 mm) torneado com uma ferramenta diamantada (raio da ponta 0,05 mm). Usando Vc = 300m/min, f = 2μm/rev e ap = 20μm, o Ra teórico é de cerca de 0,01μm, o que está dentro da faixa de superprecisão. No entanto, se a alimentação for duplicada para 4 μm/rot, o Ra aumenta para 0,04 μm – ainda aceitável, mas próximo do limite para aplicações críticas.

Na prática, a seleção de parâmetros também deve levar em conta a dinâmica da máquina. Condições de corte instáveis ​​(vibração) podem ocorrer em determinadas velocidades do fuso e combinações de avanço, deixando marcas de vibração visíveis na superfície do eixo. Sistemas avançados de monitoramento de processos usam acelerômetros para detectar vibrações e ajustar automaticamente a velocidade do fuso ou a taxa de avanço para suprimi-las, garantindo uma qualidade de superfície consistente em todo o lote de produção.

6. Garantia de Qualidade: Medição e Metrologia

Verificar se um microeixo atende às especificações de superprecisão requer instrumentos de medição com resolução nanométrica. As seguintes tecnologias são comumente empregadas:

1. Medição de comprimento interferométrico– Usa interferômetros a laser para medir diâmetro e comprimento com precisão melhor que ±0,1μm.
2. Medição de redondeza– Realizado com fuso de precisão e sonda LVDT; erros de circularidade abaixo de 0,2 μm são alcançáveis.
3. Perfilometria de superfície– Os perfiladores com ou sem contato (interferometria de luz branca) medem os valores Ra e Rz sobre a superfície do eixo.
4. Máquinas de medição por coordenadas (CMM)– Para microeixos complexos com vários recursos, uma CMM com diâmetro da ponta de 0,5 mm ou menos pode inspecionar tolerâncias de forma e posição.
5. Comparadores ópticos e sistemas de visão– Fornece verificações dimensionais rápidas e sem contato para produção de alto volume.

Além da inspeção dimensional, a integridade do material é avaliada por meio de testes de dureza (micro-Vickers) e medição de tensão residual (difração de raios X). Estes são particularmente importantes para eixos que serão submetidos a tratamento térmico subseqüente ou montagem com ajustes de interferência. Os gráficos de controle estatístico de processo (SPC) são mantidos para parâmetros críticos, permitindo a detecção precoce de desvios do processo e permitindo ações corretivas antes que quaisquer peças não conformes sejam produzidas.

Vale ressaltar que o ambiente de medição deve ser tão controlado quanto o ambiente de usinagem. Flutuações de temperatura, correntes de ar e vibrações do piso podem introduzir erros de medição. Portanto, os laboratórios de metrologia normalmente estão localizados em salas limpas com estabilidade de temperatura de ±0,1°C e mesas de isolamento de vibração.

7. Aplicações em indústrias críticas

A demanda porTorneamento de superprecisão de peças de microeixoé impulsionado por vários setores de alto valor onde a miniaturização e a precisão não são negociáveis.

• Dispositivos médicos– Os fios-guia, os componentes do cateter e as microbrocas cirúrgicas requerem hastes com retilineidade excepcional e superfícies lisas para minimizar o trauma tecidual. O aço inoxidável e o nitinol são materiais comuns e o processo garante que a rugosidade da superfície não promova a adesão bacteriana.
• Aeroespacial– Válvulas de medição de combustível, atuadores hidráulicos e giroscópios contêm microeixos que devem suportar temperaturas e pressões extremas. O torneamento de superprecisão de ligas de Inconel e titânio proporciona a resistência à fadiga e a estabilidade dimensional necessárias.
• Automotivo– Os sistemas de injeção de combustível para motores a diesel e a gasolina utilizam microeixos que controlam os orifícios de medição com precisão de nível micrométrico. O processo reduz o atrito e o desgaste, contribuindo para melhorar a economia de combustível e reduzir as emissões.
• Eletrônica– Motores em miniatura para unidades de disco rígido, estabilizadores de câmera e cardan de drones contam com microeixos com desvio mínimo para manter a precisão rotacional. O cobre-berílio e o aço endurecido são frequentemente escolhidos pelas suas propriedades elétricas e mecânicas.
• Óptica e fotônica– As mangas de alinhamento de fibra óptica e os estágios de microposicionamento contêm eixos que guiam a luz com precisão submícron. O processo de torneamento produz superfícies livres de riscos e contaminantes, garantindo baixa perda óptica.

Em cada uma dessas aplicações, a capacidade de produzir consistentemente eixos com diâmetros de até 0,1 mm e relações comprimento/diâmetro superiores a 30:1 é um diferencial competitivo. O processo também permite a produção de recursos complexos, como cones, ranhuras e roscas no mesmo microeixo, reduzindo a necessidade de operações secundárias.

8. Desafios persistentes e estratégias de mitigação

Apesar dos avanços,Torneamento de superprecisão de peças de microeixoenfrenta vários desafios inerentes que requerem atenção contínua.

• Deflexão da peça– Conforme discutido, eixos delgados dobram sob forças de corte. A mitigação inclui o uso de suporte de cabeçote móvel (centros ativos), a redução da profundidade de corte e o emprego de caminhos de ferramentas em contra-rotação para equilibrar as forças.
• Desgaste da ferramenta– Até mesmo as ferramentas diamantadas se desgastam com o tempo, afetando o acabamento superficial. A inspeção regular da ferramenta e o monitoramento do desgaste durante o processo são essenciais. Ferramentas revestidas e lubrificantes avançados prolongam a vida útil da ferramenta.
• Distorção térmica– O calor gerado durante o corte pode causar expansão tanto da peça quanto da estrutura da máquina. A aplicação de refrigerante, técnicas de corte de ar e rotinas de aquecimento da máquina ajudam a manter o equilíbrio térmico.
• Formação de rebarbas– Na entrada e saída dos cortes, pequenas rebarbas podem comprometer o funcionamento do eixo. Processos de rebarbação, como rebarbação eletroquímica ou usinagem de fluxo abrasivo, são frequentemente adicionados como etapas pós-processo.
• Contaminação de superfície– Partículas finas ou resíduos de líquido refrigerante podem afetar a qualidade da superfície. Ambientes de usinagem ultralimpos e limpeza pós-processo (por exemplo, lavagem ultrassônica) são práticas padrão.

Para enfrentar estes desafios de forma holística, muitos fabricantes adotam uma abordagem de “circuito fechado”, onde os dados do processo (forças, temperatura, vibração) são continuamente recolhidos e realimentados para um modelo de aprendizagem automática que prevê parâmetros ideais para cada novo lote. Esta estratégia baseada em dados demonstrou melhorias no rendimento da primeira passagem, de menos de 80% para mais de 95% para geometrias complexas de microeixos.
