Usinagem de componentes de precisão com precisão submícron

A aquisição de usinagem de componentes de precisão com precisão submícron de um fabricante chinês torna-se muito mais prática quando as tolerâncias, o equipamento e a cadeia de inspeção do fornecedor estão abertos ao escrutínio. A Sanluo Precision opera desde 2007, emprega mais de 230 pessoas em uma instalação de quase 8.000 metros quadrados e já entregou mais de 1,3 milhão de peças de precisão complexas. Esta página descreve o que a capacidade submícron realmente significa no chão de fábrica, onde ela é aplicada e como a evidência de qualidade é produzida.

O que significa precisão submícron na produção real

1. Fresamento CNC de ultraprecisão: Precisão de usinagem de ±0,002 mm em contornos complexos e superfícies funcionais.
2. Moagem de precisão: Precisão de ± 0,001 mm, com precisões dimensionais de micro retificação atingindo ± 0,0001 mm e rugosidade superficial abaixo de Ra 0,01 μm para acabamentos de nível óptico.
3. Microtorneamento em tornos tipo suíço: ±0,003 mm, adequado para eixos de pequeno diâmetro e conectores de precisão.
4. EDM de fio e usinagem por descarga elétrica: ±0,002 mm, eficaz em materiais endurecidos e cavidades complexas.

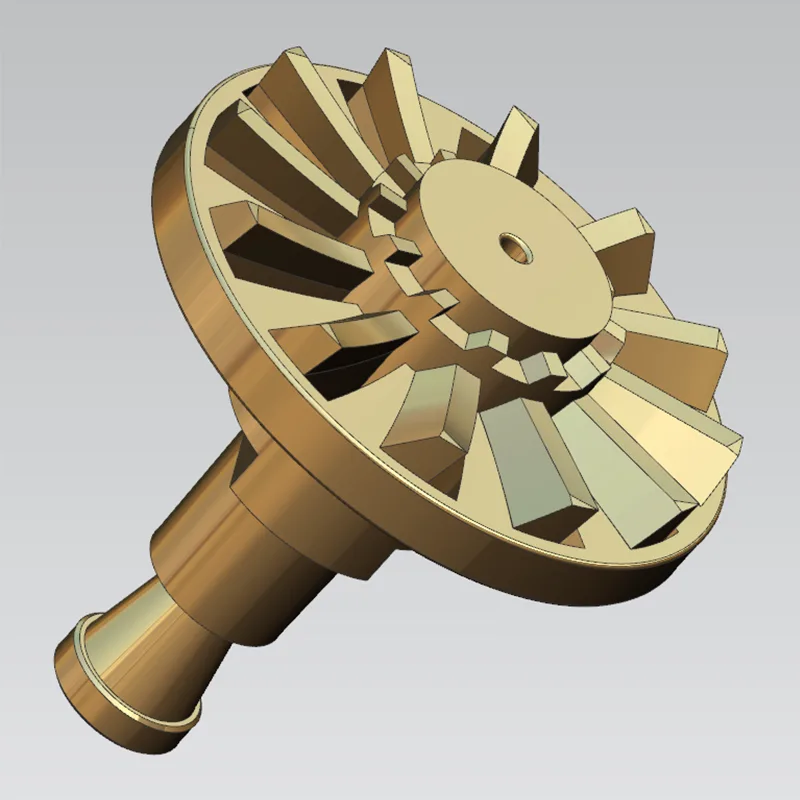

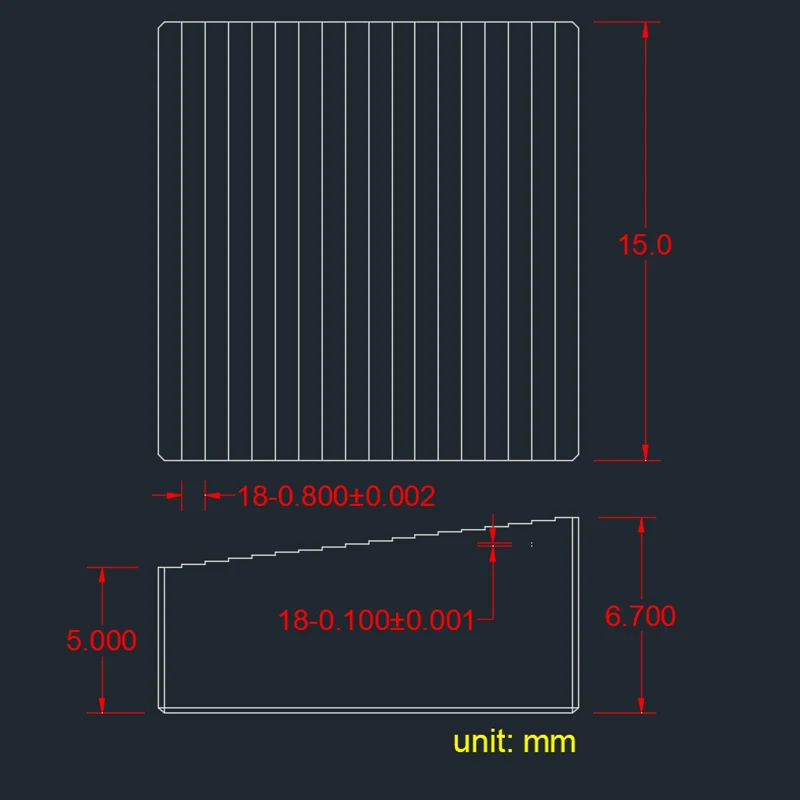

Geometrias complexas e recursos em miniatura que desafiam a usinagem padrão

Muitos projetos submicrométricos falham não porque a tolerância em si seja impossível, mas porque a geometria da peça é muito pequena ou muito complexa para fixação, ferramentas e metrologia convencionais. A capacidade de peças complexas da Sanluo é construída exatamente em torno dessas restrições.

Escala miniatura: menor tamanho da peça 0,08 × 0,08 mm; microestruturas até 0,005mm; microfuros de 0,003mm de diâmetro; hastes de microdiâmetro de 0,01 mm. Estas não são conquistas apenas de protótipos – são dimensões relevantes para a produção de componentes médicos, de semicondutores e de comunicação óptica.

Peças deformáveis ​​e difíceis de segurar: informações proprietárias sobre seleção de materiais, tratamento térmico e gerenciamento de tensão permitem que a Sanluo usine geometrias de paredes finas, delgadas ou propensas a distorções sem perder a janela submicrométrica. A taxa de qualificação de 99,8% relatada em trabalhos com tolerâncias rígidas reflete esse controle de processo, e não um único resultado de inspeção.

Faixa de materiais correspondente às rotas de processo submícron

A precisão submícron depende de mais do que a resolução da máquina. A usinabilidade do material, a estabilidade térmica e a resposta pós-processamento determinam se uma tolerância em nível de mícron sobreviverá à inspeção final. A Sanluo processa quase todos os materiais de engenharia disponíveis no mercado nacional e a rota do processo é selecionada de acordo.

Grupo de materiais	Exemplos	Consideração submícron
Metais	Aço inoxidável para implante/intervenção, liga de titânio, liga de alta temperatura, molibdênio, tungstênio, liga de alumínio, liga de cobre, aço para molde, aço rápido em pó	O desgaste da ferramenta, a tensão residual e a distorção do tratamento térmico devem ser controlados para proteger a faixa de tolerância final.
Materiais frágeis	Diamante, quartzo, vidro óptico, cerâmica, aço de tungstênio	As rotas de retificação e EDM são frequentemente preferidas; lascamento de bordas e controle de microfissuras tornam-se o fator limitante.
Plásticos de engenharia	PEEK, PEI, PAI, UPE	A força de aperto e a expansão térmica podem alterar as dimensões submicrométricas; o design do equipamento e o controle da temperatura são decisivos.

O tratamento de superfície integrado – tratamento térmico a vácuo, anodização, polimento eletrolítico e vários revestimentos – está disponível para que as peças acabadas cheguem prontas para ambientes exigentes. Isso é importante porque a usinagem de componentes de precisão com precisão submícron raramente é um exercício de usinagem simples; os processos posteriores podem mover dimensões se não forem planejados na rota.

Indústrias que dependem da fabricação submícron

A demanda por trabalho submícron vem de aplicações onde um desvio no nível do mícron altera a função, a segurança ou o rendimento. A experiência de produção da Sanluo está concentrada em quatro setores regulamentados e tecnicamente exigentes.

Dispositivos médicos: bombas de sistema de assistência ventricular intervencionista, ferramentas cirúrgicas para glaucoma, componentes cardíacos artificiais, peças de stents vasculares e cabeças de retificação de cálculos biliares. Nestes componentes, o acabamento superficial e a qualidade das bordas podem afetar a hemocompatibilidade e os resultados cirúrgicos, tanto quanto a tolerância dimensional.

Equipamento semicondutor: dispositivos de revestimento para máquinas opto-bar, dispositivos de vácuo, facas de moagem de wafer de silício de diamante e suportes elásticos. A planicidade submícron e a precisão da posição do furo influenciam diretamente a uniformidade do revestimento e a repetibilidade do manuseio do wafer.

Comunicação óptica: componentes ópticos de precisão e peças relacionadas ao revestimento, onde a rugosidade da superfície na faixa submícron reduz a perda de espalhamento e melhora a eficiência do acoplamento.

Pesquisa científica: projetos de P&D universitários e institucionais que exigem peças únicas ou de baixo volume fora dos catálogos de usinagem padrão. A Sanluo suporta quantidades mínimas de pedido de uma peça, o que é incomum para uma fábrica desta escala e é particularmente relevante para grupos de pesquisa que iteram projetos.

Em todos esses setores, o ponto comum é que a usinagem de componentes de precisão com precisão submícron é especificada porque o custo da falha – clínica, de rendimento ou experimental – é muito maior do que o custo da peça.

Evidência de Qualidade: Cadeia de Inspeção e Registro de Produção

Inspeção dimensional: máquinas de medição por coordenadas com precisão de medição de 0,002 mm para tolerância dimensional e distância do furo; instrumentos a laser, micrômetros de ultraprecisão, micrômetros, paquímetros, medidores de plugue, medidores de anel e medidores de rosca para verificação de diâmetro e comprimento.

Inspeção geométrica: circularidade, planicidade, perpendicularidade, concentricidade, desvio e tolerância de posição são verificados nas janelas indicadas nesta página - por exemplo, circularidade de 0,0005 mm a 0,005 mm e tolerância de posição de 0,002 mm a 0,05 mm. A tabela de precisão da estação de trabalho da fábrica especifica planicidade até 0,0003 mm, paralelismo 0,001 mm, perpendicularidade 0,001 mm, simetria 0,002 mm e tolerância de posição 0,002 mm.

Recorde de produção: produção anual de 200.000 peças em trabalhos com tolerâncias rígidas, uma taxa de qualificação de 99,8% e mais de 1,3 milhão de peças de precisão complexas entregues. A empresa opera sob os padrões de sistema de qualidade ISO9001 e ISO14001, com engenheiros de processo, engenheiros de qualidade, projetistas, programadores e operadores de máquinas dedicados – mais de 230 funcionários no total.

Plataforma do equipamento: onde a janela submícron é produzida

A capacidade da máquina estabelece o limite máximo da tolerância. A plataforma de ultraprecisão da Sanluo inclui equipamentos de cinco eixos acionados por motor linear e de nível mícron, configurados para peças onde os requisitos de qualidade dimensional e de superfície são simultâneos, em vez de sequenciais.

Centro de usinagem de alta velocidade de 3 eixos com motor linear JDSGT400

Categoria de parâmetro	Detalhes do parâmetro
Posicionamento central	Para usinagem de altíssima precisão em nível submícron
Sistema de acionamento	Todos os três eixos adotam acionamento de motor linear duplo
Precisão chave	Precisão de posicionamento repetido de até 0,8 mícrons; precisão da posição do furo inferior a 1 mícron dentro da faixa de 100 mm
Tecnologia central	Integra acionamento direto, controle de temperatura, sistema CNC JD60 autodesenvolvido e sistema de servoacionamento de alta precisão
Vantagem central	Comprometidos com o efeito de que “a superfície é a superfície funcional”
Aplicação típica	usinagem com tolerância rigorosa de moldes ópticos de precisão, peças semicondutoras e peças estruturais de alta precisão

Centro de usinagem de 5 eixos de alta precisão e nível micron Micro5

Categoria de parâmetro	Detalhes do parâmetro
Posicionamento central	Alto desempenho dinâmico e usinagem de alta precisão de peças em miniatura e de alto valor agregado
Precisão chave	Repita a precisão de posicionamento 0,0005 mm, precisão de posicionamento <0,002 mm
Sistema de fuso	Velocidade máxima do fuso 60.000 rpm
Características estruturais	Estrutura compacta, peso total 550kg; magazine de ferramentas de três camadas com 60 ferramentas; o sistema de paletes da área de processamento contém 6 luminárias de ponto zero
Economia de energia	Consumo de energia extremamente baixo (<500W), equipado com coletor de névoa de óleo
Sistema CNC	Sistema Beckhoff alemão
Curso (X/Y/Z)	78/56/50mm
Aplicação típica	usinagem com tolerância rigorosa de componentes de engenharia em miniatura e pequenas peças de metais preciosos

Colaboração de Engenharia e Logística

Um projeto submícron geralmente começa antes do primeiro chip ser cortado. O fluxo de trabalho da Sanluo é projetado para superar restrições de tolerância, material e inspeção na fase de cotação e planejamento do processo, reduzindo o risco de desvio dimensional na fase final.

Interface de engenharia: engenheiros de processo e engenheiros de qualidade revisam o desenho juntos, sinalizando recursos que exigem acessórios especiais, inspeção em processo ou uma rota de usinagem diferente. O projeto, o processamento, a montagem e a depuração de peças ou ferramentas podem ser concluídos internamente.

Ciclo de produção: 3–20 dias, dependendo da complexidade e do material. A tabela de capacidade de produção nesta página mostra uma faixa de 1 a 999.999 peças, com o ciclo real confirmado na revisão do pedido.

Embalagem: as embalagens logísticas seguem padrões especificados pelo cliente ou padrões internos. A embalagem externa pode suportar uma hora de imersão em água e não danificará as peças quando cair livremente de uma altura de 1 metro – uma proteção prática para peças submicrométricas cujas bordas e superfícies são vulneráveis ​​durante o transporte.

Para compradores que compram usinagem de componentes de precisão com precisão submícron da China, esta combinação de revisão de engenharia, tempo de ciclo definido e embalagem protetora reduz os riscos não técnicos que muitas vezes prejudicam um fornecedor de usinagem capaz.

Por que a Sanluo Precision é um parceiro submícron verificável

Primeiro, as reivindicações de tolerância estão vinculadas a rotas de processo nomeadas: fresamento CNC ±0,002 mm, retificação ±0,001 mm, torneamento suíço ±0,003 mm e EDM ±0,002 mm.

Segundo, o envelope da peça complexa é declarado em dimensões de concreto: tamanho mínimo da peça de 0,08 × 0,08 mm, microestruturas de 0,005 mm, microfuros de 0,003 mm e hastes de microdiâmetro de 0,01 mm.

Terceiro, o registro de qualidade é quantificado: produção anual de 200.000 peças, taxa de qualificação de 99,8% e 1,3 milhão de peças complexas entregues.

Quarto, a base de clientes inclui Huawei, BYD, Foxconn, Advanced Microelectronics e Mindray Medical – relacionamentos que impõem requisitos de auditoria e repetibilidade ao fornecedor.

Para uma equipe de compras que avalia a usinagem de componentes de precisão com precisão submícron, esses fatos fornecem uma base para a qualificação do fornecedor que vai além da linguagem do folheto. Eles podem ser verificados em relação a desenhos, relatórios de inspeção e documentação de fábrica.

Perguntas frequentes

P: Qual é o menor tamanho de peça que a Sanluo pode usinar para requisitos submícrons?

R: O menor tamanho da peça é 0,08 × 0,08 mm. As microestruturas podem atingir 0,005 mm e os microfuros até 0,003 mm de diâmetro. Essas dimensões são suportadas por plataformas de ultraprecisão, incluindo centros de usinagem acionados por motor linear e equipamentos de cinco eixos de nível mícron.

P: Qual processo de usinagem é usado para materiais endurecidos com tolerância submícron?

R: EDM de fio e usinagem por descarga elétrica são comumente usados ​​para materiais endurecidos, alcançando precisão de ± 0,002 mm. A retificação de precisão também é aplicada onde a geometria permite, com precisão de ±0,001 mm e rugosidade superficial abaixo de Ra 0,01 μm na micro retificação.

P: Como a precisão submícron é verificada antes do envio?

R: A inspeção dimensional usa máquinas de medição por coordenadas com precisão de medição de 0,002 mm, complementadas por instrumentos a laser, micrômetros de ultraprecisão, medidores de plugue, medidores de anel e medidores de rosca. Tolerâncias geométricas como redondeza, planicidade, perpendicularidade e tolerância de posição são verificadas em relação às janelas indicadas.

P: Quais materiais estão disponíveis para usinagem submícron?

R: Sanluo processa aço inoxidável de grau de implante/intervenção, liga de titânio, liga de alta temperatura, molibdênio, tungstênio, liga de alumínio, liga de cobre, aço para molde, aço rápido em pó e aço estrutural; materiais frágeis como diamante, quartzo, vidro óptico, cerâmica e aço de tungstênio; e plásticos de engenharia, incluindo PEEK, PEI, PAI e UPE.

P: Qual é o ciclo de produção típico para um projeto submícron?

R: O ciclo de produção é de 3 a 20 dias, dependendo da complexidade da peça, do material e dos requisitos de inspeção. Um ciclo firme é confirmado após a revisão de engenharia do desenho e da rota do processo.

P: A Sanluo pode suportar trabalhos de baixo volume ou submicron únicos?

R: Sim. São suportadas quantidades mínimas de pedido de uma peça, o que é relevante para projetos de pesquisa, iterações de design e programas de baixo volume de semicondutores ou dispositivos médicos. A tabela de capacidade de produção indica uma faixa de 1 a 999.999 peças.

P: Como as peças submicrométricas são embaladas para remessa internacional?

R: As embalagens logísticas seguem padrões especificados pelo cliente ou padrões internos. A embalagem externa pode suportar uma hora de imersão em água e protege as peças contra danos quando caídas livremente de uma altura de 1 metro.

P: Quais certificações de sistema de qualidade a fábrica possui?

R: A empresa opera sob os padrões do sistema de qualidade ISO9001 e ISO14001. A instalação cobre quase 8.000 metros quadrados, emprega mais de 230 funcionários e está em operação desde 2007.
