Componentes usinados com precisão

Pensamento de Design Sistemático

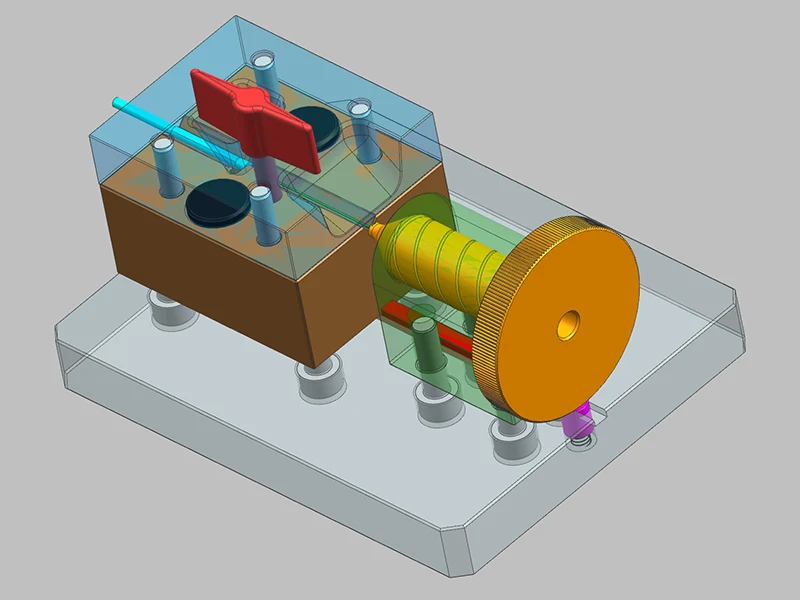

Antes de fabricar componentes usinados com precisão, a planta de processamento da Sanluo Precision usa SolidWorks ou CATIA para concluir a simulação de montagem 3D e identificar antecipadamente problemas potenciais, como interferência, folga e tensão. Um esquema unificado de processamento de dados é adotado para combinar superfícies, posicionar furos e planos de referência para garantir a precisão posicional. Para peças correspondentes, o método de montagem seletiva (acoplamento de acordo com as dimensões reais) ou método de processamento de grupo (parâmetros de processo consistentes para o mesmo lote) é usado para garantir a intercambialidade. O ajuste dos furos do eixo de encaixe da chave é H7/h6 (ajuste de transição), a precisão da engrenagem é de grau 6-7 (GB/T 10095), a coaxialidade da caixa do rolamento é de 0,01 mm e o ajuste da conexão da rosca é de 6H/6g.

Precisão dimensional de estações de trabalho de componentes usinados com precisão

Verificação de montagem e teste

Existe uma oficina profissional de montagem de componentes usinados de precisão, que utiliza equipamentos de ferramentas como torquímetros, máquinas de encaixe por pressão e instrumentos de alinhamento, e implementa rigorosamente o cartão do processo de montagem. A interferência do conjunto do rolamento é controlada entre 0,005 mm e 0,015 mm, e o conjunto a quente ou a frio é adotado para evitar danos às superfícies correspondentes. A folga da engrenagem é ajustada entre 0,15 mm e 0,35 mm durante a montagem da engrenagem, e os pontos de contato são verificados pelo método de coloração, com mais de 60% na direção do comprimento do dente e mais de 40% na direção da altura do dente. Os testes funcionais são realizados após a conclusão da montagem do componente, incluindo teste sem carga dos mecanismos de transmissão (ruído, vibração, aumento de temperatura), teste de pressão dos sistemas hidráulicos (mantendo a pressão de trabalho por 30 minutos) e teste de estanqueidade ao ar (detector de vazamento no espectrômetro de massa de hélio, taxa de vazamento ＜10⁻⁶Pa·m³/s).

Aplicações industriais e serviços personalizados

Como um fornecedor profissional de componentes usinados de precisão na China, fornecemos principalmente serviços para aplicações de ponta, como redutores de juntas de robôs industriais (redutores de harmônicos, redutores de RV, precisão de transmissão <1 minuto de arco), acessórios pneumáticos para equipamentos semicondutores (precisão de posicionamento ±0,01mm, repetibilidade ±0,005mm), componentes de estrutura rotativa de máquinas CT médicas (grau de equilíbrio dinâmico G2.5, vibração <0,5mm/s) e novos conjuntos de acionamento elétrico para veículos de energia. (ruído do par de engrenagens <65dB, eficiência>96%). Variando desde a produção experimental de peça única até a produção em massa, a capacidade de produção anual é de 50.000 a 500.000 conjuntos, atendendo às necessidades de diferentes escalas e fornecendo aos clientes serviços de usinagem precisos e personalizados. Isso economiza tempo dos clientes e garante a estabilidade e confiabilidade do sistema.

Parâmetros técnicos de equipamentos de componentes usinados de precisão
