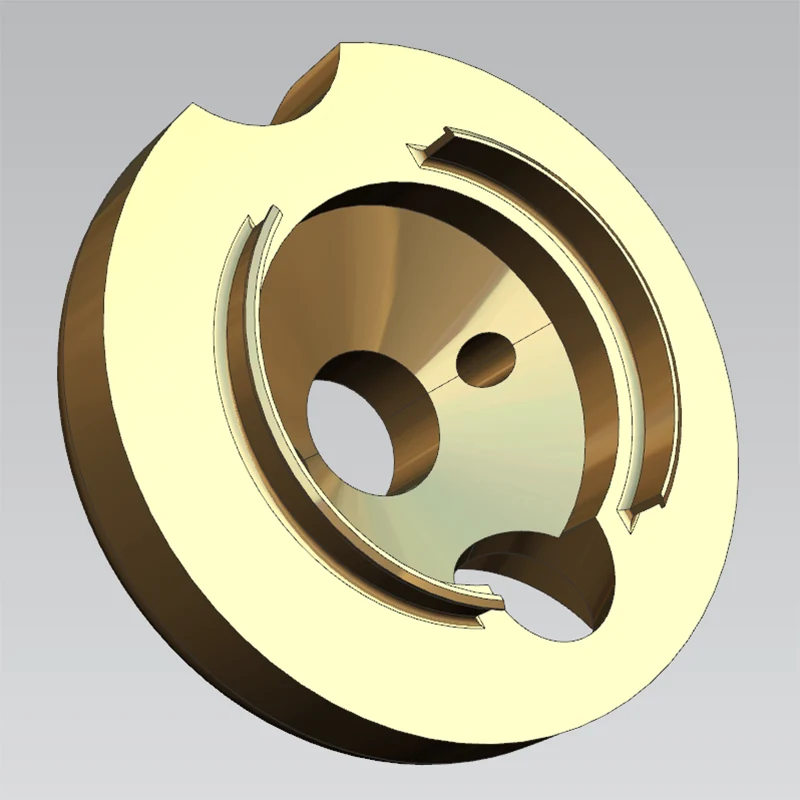

Peça de usinagem de precisão

Sanluo Precision é um fabricante e fornecedor profissional de peças de usinagem de precisão na China, com capacidade de usinagem para vários tipos, desde mangas de eixo simples até peças complexas com formatos especiais. O grau de precisão da usinagem precisa varia de IT2 a IT7, com tolerância dimensional de ± 0,001 mm ~ ± 0,01 mm, tolerância geométrica de ± 0,003 mm ~ ± 0,008 mm e rugosidade superficial Ra de 0,1 ~ 1,6 μm, que pode atender aos requisitos de peças de alta precisão de máquinas e equipamentos, produtos eletrônicos, componentes semicondutores, instrumentos e medidores e outras indústrias. Fornecemos serviços personalizados de peças de usinagem de precisão para empresas em todo o mundo e apoiamos a personalização de peças complexas e difíceis.

Enviar consulta

Descrição do produto

Escopo dos tipos de usinagem

Os tipos de peças de usinagem de precisão na planta de processamento da Sanluo Precision incluem:

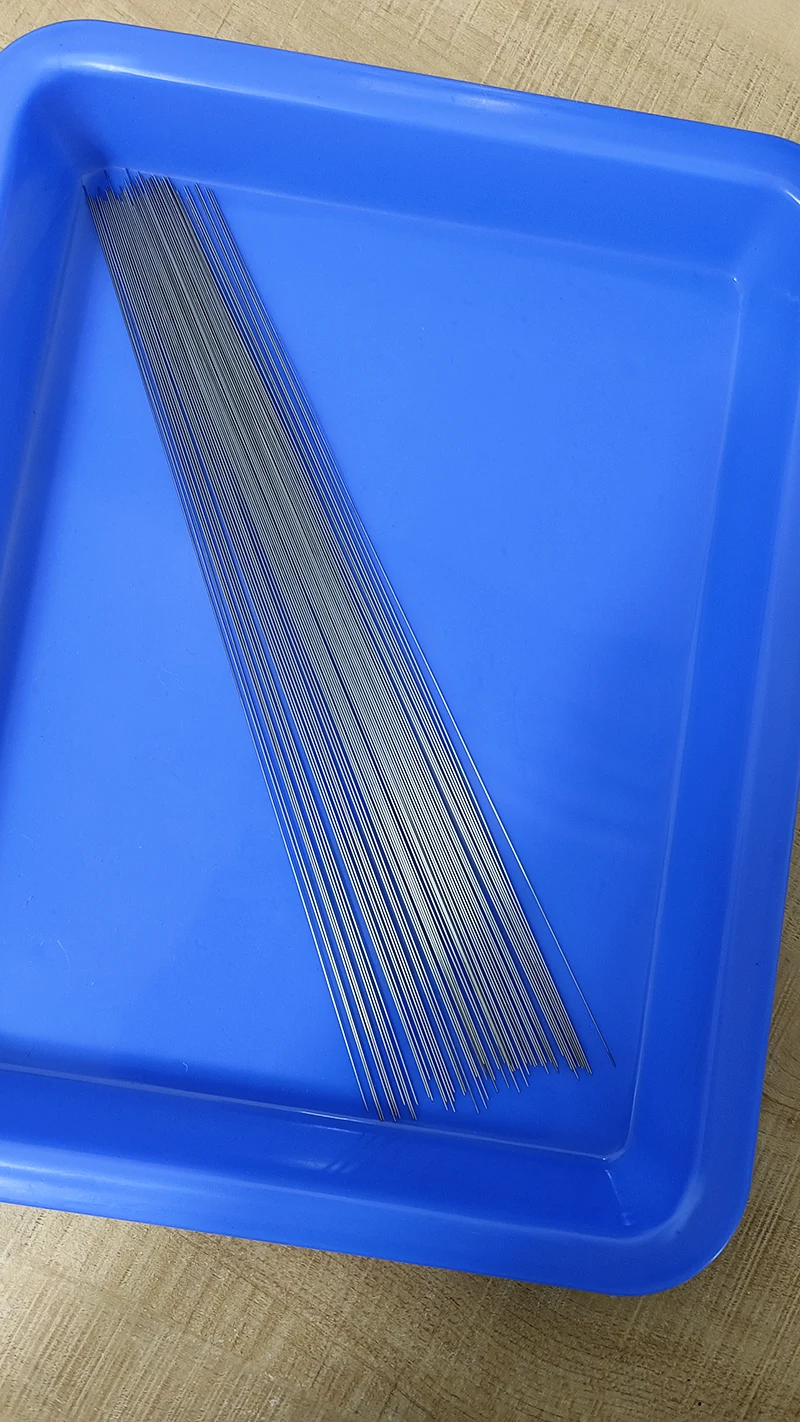

① Peças do eixo (eixo óptico, eixo escalonado, eixo estriado, eixo excêntrico, virabrequim) com comprimento 5mm~1500mm e diâmetro Φ1mm~Φ300mm;

② Peças de disco e luva (flange, engrenagem, polia, luva do eixo, bucha) com diâmetro externo Φ10mm~Φ500mm;

③ Peças da caixa (concha, assento, suporte, conector) com tamanho máximo de usinagem 1200mm×800mm×600mm;

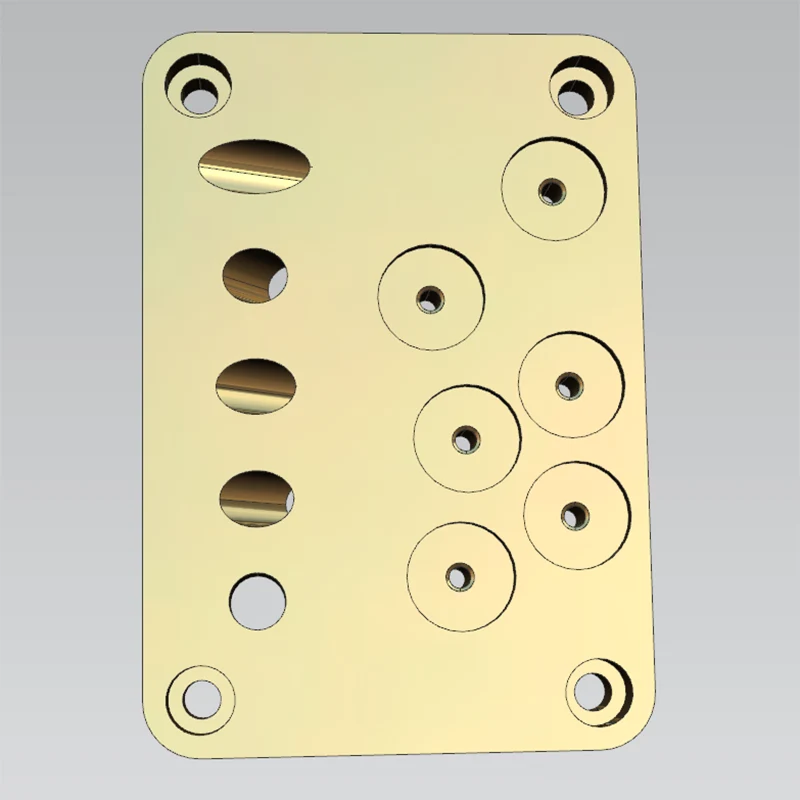

④ Peças da placa (painel, placa de base, placa divisória, placa de fixação) com espessura de 0,5 mm ~ 100 mm;

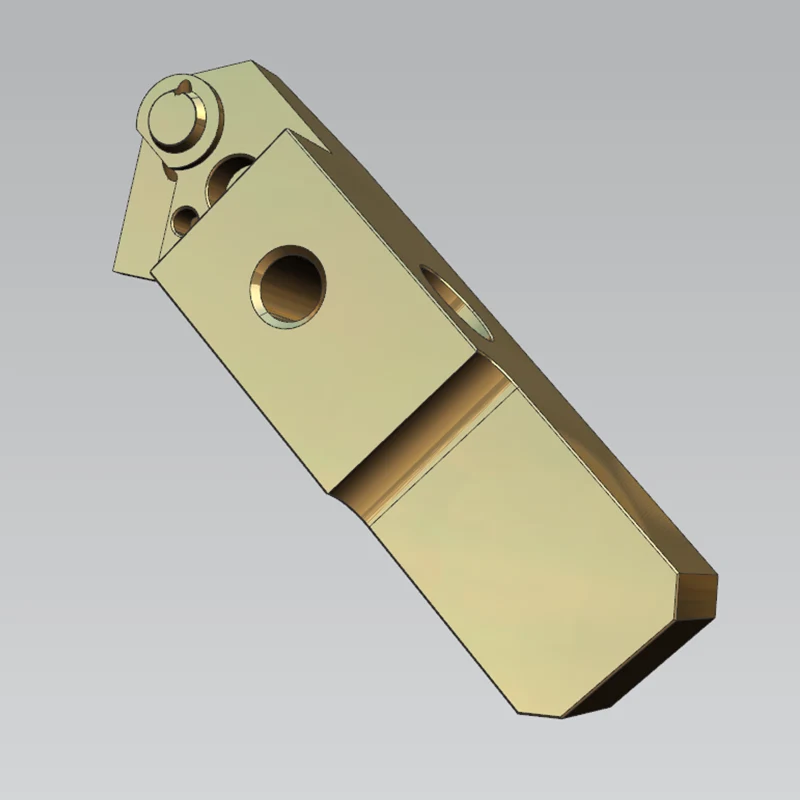

⑤ Peças com formatos especiais (braço de suporte, balancim, garfo, biela) com superfícies curvas complexas e estruturas de paredes finas.

Precisão da estação de trabalho

Precisão dimensional	L（X）	W (S)	H（Z）	SH	SO
unidade:±/mm	0.002	0.002	0.001	0.002	0.002
Precisão geométrica	planicidade	paralelismo	perpendicularidade	rugosidade	simetria
unidade:±/mm	0.002	0.002	0.002	Ra0.1	0.002
capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Os instrumentos de teste e ferramentas de medição configurados incluem: CMM (máquina de medição por coordenadas), instrumento de medição de imagem, projetor, medidor de diâmetro a laser, interferômetro a laser, medidor de rugosidade, medidor de circularidade, microscópio de ferramenta, estereomicroscópio, micrômetro, medidor de pino, indicador de micrômetro, micrômetro de ultraprecisão, medidor de altura eletrônico, paquímetro, bloco padrão, testador de dureza, medidor de rosca.

Garantia de qualidade

Um sistema rigoroso de três inspeções é implementado para peças de usinagem de precisão, ou seja, autoinspeção pelos operadores, inspeção de patrulha por inspetores em tempo integral e inspeção final pelo departamento de qualidade. Equipado com CMM, projetor, micrômetro, paquímetro, medidor de altura, medidor de rugosidade, testador de dureza e outros equipamentos de teste, o CMK das principais dimensões é ≥1,67. Ferramentas de qualidade como APQP (Planejamento Avançado da Qualidade do Produto), FMEA (Análise de Modos e Efeitos de Falha), MSA (Análise do Sistema de Medição), SPC (Controle Estatístico de Processo) e PPAP (Processo de Aprovação de Peças de Produção) são adotadas para garantir a estabilidade da qualidade da peça. Acompanhamento de qualidade de todo o processo desde a identificação do primeiro artigo → produção experimental de pequenos lotes → produção em massa. A Sanluo Precision fornece serviços personalizados de usinagem de precisão para clientes em equipamentos de automação, robótica, eletrônica 3C, semicondutores, médica, óptica e outras indústrias, com uma taxa de satisfação do cliente de mais de 95%.

Parâmetros Técnicos do Equipamento

Categoria de parâmetro	Detalhes do parâmetro
Modelo de Equipamento	MILL P 500 VHP (alta precisão)
Posicionamento central	Microusinagem e acabamento superficial em nível de espelho
Sistema de fuso	Equipado com fuso Step-Tec de 42.000 rpm, interface HSK-E40 de alta rigidez
Características estruturais	Estrutura simétrica de alta estabilidade térmica e leito de concreto polimérico, suprimindo efetivamente a deriva térmica e a deformação estrutural
Precisão da chave	Estabilidade de usinagem e precisão de repetibilidade ±2µm
Sistema CNC	Pode ser equipado com sistema Heidenhain TNC 640 ou Siemens Sinumerik
Vantagem Central	Alcança excelente qualidade de superfície sob corte de alta velocidade e baixa vibração, com peças de demonstração alcançando efeito de espelho
Aplicação Típica	Peça médica, semicondutora, de usinagem de precisão óptica, etc.

Categoria de parâmetro	Detalhes do parâmetro
Modelo de Equipamento	HSM700
Marca	Mikron (Suíça)
Posicionamento central	Centro de usinagem de alta velocidade, fornecendo soluções para pequenos componentes de precisão de veículos de novas energias
Número do eixo	/
Desempenho de movimento	Velocidade de deslocamento rápido de 3 eixos de movimento 40m/min
Estrutura da cama	Cama de granito polimérico para estabilidade térmica e redução de vibração
Sistema CNC	Equipado com sistema Heidenhain iTNC530 para garantir consistência de usinagem
Aplicação Típica	Carcaça do sensor, conector do motor e outras peças de usinagem de precisão
