Usinagem com tolerância rigorosa para peças de engenharia em miniatura

Sanluo Precision é um fabricante chinês de usinagem de precisão especializado em componentes personalizados para equipamentos médicos, fabricação de semicondutores, comunicação óptica, pesquisa científica e equipamentos industriais. Suas capacidades de usinagem abrangem estruturas em miniatura, furos de precisão, geometrias complexas e componentes que exigem controle dimensional rigoroso. Para usinagem com tolerâncias rigorosas para peças de engenharia em miniatura, o processo apropriado depende da geometria do componente, das características do material, dos requisitos de tolerância e da aplicação pretendida. Os desenhos técnicos e os critérios de inspeção fornecem a base para determinar uma rota de fabricação adequada.

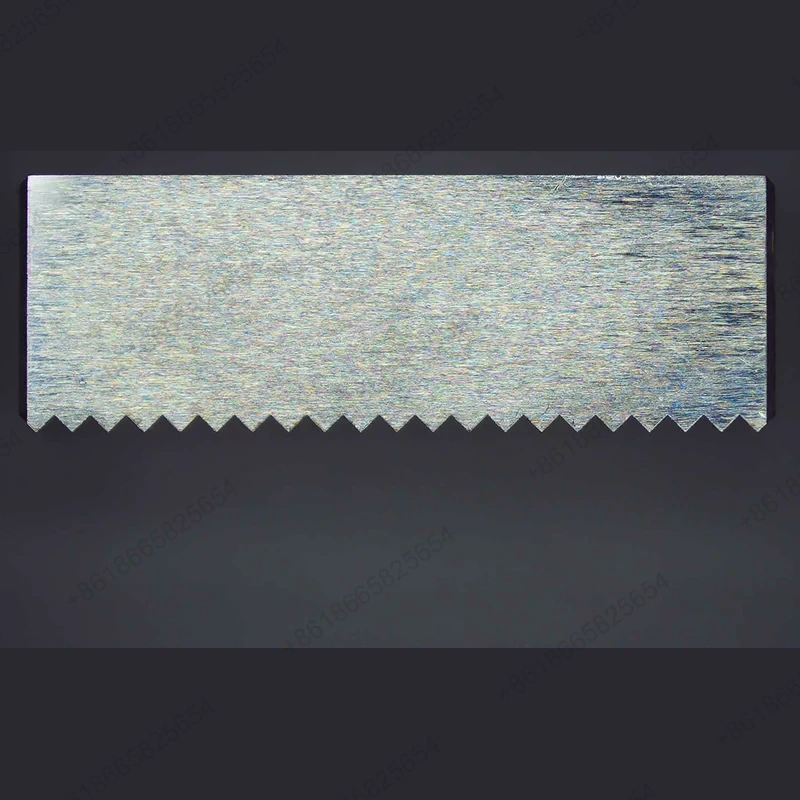

Capacidades de usinagem para componentes em miniatura

Componentes de engenharia em miniatura geralmente combinam pequenas dimensões com requisitos exigentes de posição do furo, acabamento superficial, concentricidade e precisão geométrica. Uma peça pode parecer simples externamente, mas ainda assim requer um controle cuidadoso de seus recursos internos e interfaces funcionais. As informações técnicas publicadas pela Sanluo Precision identificam microestruturas, componentes em miniatura, hastes de microdiâmetro e pequenos orifícios como áreas de processamento especializadas.

De acordo com a página técnica da empresa, suas capacidades incluem microestruturas de até 0,005 mm, peças em miniatura medindo 0,08 × 0,08 mm, hastes de microdiâmetro de até 0,01 mm e pequenos orifícios de até 0,003 mm. Esses números descrevem capacidades de processamento específicas, e não uma garantia de que cada geometria ou material possa ser fabricado em todas as dimensões listadas. A viabilidade real deve ser avaliada em relação ao desenho do componente e às condições de usinagem.

Recursos típicos de componentes

Dependendo do projeto, as peças de precisão em miniatura podem conter os seguintes recursos:

1. Recursos de pequeno diâmetro:Eixos finos, pinos, hastes e outras geometrias estreitas que exigem corte controlado e fixação estável.

2. Furos de precisão:Pequenas aberturas e furos posicionados com precisão usados ​​para alinhamento, montagem, passagem de fluido ou montagem de componentes.

3. Superfícies funcionais:Faces de contato, superfícies de vedação, interfaces deslizantes e outras áreas onde a condição da superfície afeta o desempenho do componente.

4. Perfis complexos:Estruturas contornadas ou multifacetadas que podem exigir diferentes operações de usinagem para atingir a geometria especificada.

Controle de tolerância dimensional e geométrica

A usinagem com tolerâncias rigorosas exige mais do que atingir uma dimensão desejada em uma única peça. O método de usinagem, o projeto do acessório, a condição da ferramenta, o material da peça e o método de inspeção influenciam o resultado final. As tolerâncias dimensionais definem a variação de tamanho aceitável, enquanto as tolerâncias geométricas controlam características como circularidade, planicidade, perpendicularidade, concentricidade e posição.

Os valores seguintes são retirados das especificações técnicas fornecidas. Eles devem ser revisados ​​em relação aos requisitos do componente específico antes de serem usados ​​como critérios de aceitação contratual.

Capacidade de controle de tolerância

As especificações de usinagem fornecidas pela Sanluo Precision descrevem as seguintes faixas dimensionais, de ajuste, geométricas e de acabamento superficial:

1. Tolerância dimensional:Tolerância de diâmetro do grau IT0 ±0,0002 mm ao grau IT1 ±0,001 mm; tolerância de comprimento ±0,002–0,015 mm.

2. Tolerância de ajuste:Classes de eixo h2/h3 e classes de furo H2/H3, com uma zona de tolerância declarada de ±0,002–0,008 mm.

3. Tolerância geométrica:Redondeza 0,0005–0,005 mm, planicidade 0,0005–0,015 mm, perpendicularidade 0,001–0,02 mm, concentricidade 0,002–0,015 mm, excentricidade 0,002–0,03 mm e tolerância de posição 0,002–0,05 mm.

4. Rugosidade da superfície:Ra 0,05–1,6 μm, dependendo do requisito de usinagem especificado e da condição da superfície.

Esses valores representam as faixas de especificações fornecidas. A tolerância aplicável deve ser confirmada para cada recurso porque os graus de tolerância, os desvios bilaterais e os sistemas de ajuste não são intercambiáveis. Por exemplo, um requisito de diâmetro de eixo e um requisito de posição do furo descrevem características diferentes e exigem abordagens de inspeção diferentes.

Precisão da estação de trabalho

precisão dimensional	L（X）	W (S)	H（Z）	SO	GD
unidade:±/mm	0.001	0.0005	0.0001	0.002	0.001
Precisão geométrica	planicidade	paralelismo	perpendicularidade	simetria	Tolerância de posição
unidade:±/mm	0.0003	0.001	0.001	0.002	0.002
capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Métodos de usinagem e seleção de processos

A escolha do processo de usinagem depende do formato da peça, suas dimensões, material, requisitos de tolerância e qualidade superficial necessária. Operações diferentes servem a propósitos diferentes. O torneamento é adequado para recursos rotacionais, o fresamento cria superfícies planas e perfis complexos, e o retificação pode ser usado onde é necessário um controle dimensional preciso ou qualidade da superfície. Perfuração, mandrilamento e mandrilamento por gabarito atendem a diferentes requisitos de perfuração e posicionamento.

Para usinagem com tolerâncias rigorosas para peças de engenharia em miniatura, a seleção de uma sequência adequada de operações ajuda a gerenciar o acesso à ferramenta, a estabilidade da peça e a relação entre recursos críticos. Um plano de processo deve ser baseado no desenho real, em vez de aplicar um método de usinagem a cada peça.

Métodos de usinagem de tolerância

As especificações técnicas fornecidas pela Sanluo Precision listam os seguintes métodos de usinagem e faixas de capacidade associadas:

1. Torneamento de precisão:Diâmetro φ0,05–500 mm, tolerância grau IT6 ±0,003–0,006 mm e circularidade 0,003 mm.

2. Fresamento de precisão:Tolerância de planicidade ou superfície plana ±0,002 mm e tolerância de posição do furo ±0,015 mm.

3. Moagem de precisão:Retificação cilíndrica, retificação interna e retificação de superfície, com tolerância de grau IT5 ±0,001 mm e circularidade 0,001 mm.

4. Mandrilamento de precisão:Abertura φ10–500 mm, tolerância grau IT5 ±0,002–0,01 mm.

5. Perfuração de precisão:Diâmetro do furo φ0,1–50 mm e tolerância de posição ±0,02 mm.

6. Jig chato:Precisão de posição do furo ±0,002 mm para aplicações como moldes e acessórios de precisão.

As figuras listadas são especificações específicas do processo fornecidas para esta página. A capacidade final depende do material da peça, da geometria, da configuração da máquina e do método de inspeção. A operação apropriada e a tolerância alcançável devem ser confirmadas durante a revisão técnica.

Inspeção e Garantia de Qualidade

A inspeção é essencial quando um componente possui dimensões pequenas ou interfaces funcionais rigorosamente controladas. Uma peça pode atingir seu diâmetro nominal e ainda falhar devido a uma posição incorreta do furo, excentricidade excessiva, rugosidade superficial inadequada ou incompatibilidade entre recursos de acoplamento. Por esta razão, o plano de inspeção deve identificar as dimensões críticas e o método de medição necessário para cada característica.

As informações da empresa Sanluo Precision descrevem uma variedade de equipamentos de medição, incluindo máquinas de medição por coordenadas, analisadores de imagem, microscópios de ferramentas, microscópios de alta potência, microscópios estereoscópicos, projetores, medidores de altura, medidores de rugosidade, micrômetros e outros instrumentos de medição de precisão. A página técnica também identifica o pessoal de qualidade QE, IQC, IPQC e OQC.

Garantia de inspeção de tolerância

As especificações do produto fornecidas descrevem as seguintes abordagens de inspeção e exemplos de aplicação:

1. Inspeção dimensional:Medição CMM com precisão declarada de 0,002 mm para verificações dimensionais e de distância do furo. Instrumentos a laser, micrômetros de ultraprecisão, micrômetros, paquímetros, medidores de plugue, medidores de anel e medidores de rosca também estão listados para verificar diferentes recursos.

2. Moldes de precisão:Os exemplos fornecidos incluem tolerância dimensional da cavidade ±0,01 mm e tolerância de folga da matriz de estampagem ±0,005 mm.

3. Dispositivos elétricos de precisão:Os exemplos incluem furos para pinos de localização na classe H7 ±0,005 mm e precisão de posicionamento ±0,01 mm.

4. Instrumentos de medição:Os exemplos fornecidos incluem planicidade da bigorna micrométrica de 0,003 mm e tolerância do medidor de plugue de ±0,002 mm.

5. Transmissão de precisão:Os exemplos incluem precisão do perfil do dente da engrenagem na classe IT6 e anéis internos e externos do rolamento na classe IT5 ±0,002 mm.

6. Componentes hidráulicos e pneumáticos:Os exemplos incluem furo do cilindro grau H7 ±0,006 mm e tolerância de ajuste do carretel ±0,003 mm.

O texto técnico original também afirma que a Sanluo Precision forneceu direta ou indiretamente serviços personalizados de usinagem de alta precisão para Bosch, ZF, NSK e outras empresas, com uma produção anual de 200.000 peças e uma taxa de qualificação de 99,8%. Esses números e referências de clientes devem ser confirmados com a empresa antes de serem usados ​​como declarações de desempenho atuais e verificadas de forma independente.

Equipamentos para Usinagem de Alta Precisão

O desempenho do posicionamento da máquina, o comportamento do fuso, a fixação e a estabilidade ambiental influenciam a produção de pequenas peças de precisão. A visão geral da empresa publicada pela Sanluo Precision descreve equipamentos de usinagem para fresamento CNC, torneamento, retificação, corte de fio, usinagem por descarga elétrica e produção de microcomponentes. Sua exibição de peças também documenta capacidades de usinagem para ligas metálicas e plásticos de engenharia.

Os dados do equipamento abaixo são reproduzidos do material original fornecido. São apresentados como especificações de equipamentos para referência técnica; a adequação real deve ser confirmada em relação ao componente pretendido e à configuração atual do equipamento.

Centro de usinagem de alta velocidade de 3 eixos com motor linear JDSGT400

Categoria de parâmetro	Detalhes do parâmetro
Modelo de Equipamento	Centro de usinagem de alta velocidade de 3 eixos acionado por motor linear JDSGT400
Posicionamento central	Para usinagem de altíssima precisão em nível submícron
Sistema de acionamento	Todos os três eixos adotam acionamento de motor linear duplo
Precisão da chave	Precisão de posicionamento repetido de até 0,8 mícrons; precisão da posição do furo inferior a 1 mícron dentro da faixa de 100 mm.
Tecnologia Central	Integra acionamento direto, controle de temperatura, recursos de usinagem de precisão do sistema CNC JD60 autodesenvolvidos e sistema de servoacionamento de alta precisão
Vantagem Central	Comprometido em alcançar o excelente efeito de "superfície é a superfície funcional"
Aplicação Típica	usinagem com tolerância rigorosa de moldes ópticos de precisão, peças semicondutoras, peças estruturais de alta precisão e outros produtos com requisitos rigorosos em dimensões e qualidade de superfície

Centro de usinagem de 5 eixos de alta precisão e nível micron Micro5

Categoria de parâmetro	Detalhes do parâmetro
Modelo de Equipamento	Centro de usinagem de 5 eixos de alta precisão e nível micron Micro5
Posicionamento central	Alto desempenho dinâmico e usinagem de alta precisão de peças em miniatura e de alto valor agregado
Precisão da chave	Repita a precisão de posicionamento 0,0005 mm, precisão de posicionamento <0,002 mm
Sistema de fuso	Velocidade máxima do fuso 60.000 rpm
Características estruturais	Estrutura compacta com peso total de 550kg; equipado com magazine de ferramentas de três camadas com capacidade para 60 ferramentas; o sistema de paletes da área de processamento pode conter 6 luminárias de ponto zero
Economia de energia e proteção ambiental	Consumo de energia extremamente baixo (<500W), equipado com coletor de névoa de óleo
Sistema CNC	Sistema Beckhoff alemão
Curso (X/Y/Z)	78/56/50mm
Aplicação Típica	usinagem com tolerância rigorosa de componentes de engenharia em miniatura, pequenas peças de metais preciosos, etc.

Indústrias de materiais e aplicações

A seleção do material afeta a usinabilidade, a estabilidade dimensional, o acabamento superficial e a adequação de um componente ao seu ambiente de trabalho. O display de peças da Sanluo Precision lista materiais duros tratados termicamente, aço estrutural de carbono, aço inoxidável, alumínio e ligas de alumínio, latão, cobre vermelho e plásticos de engenharia entre os materiais manuseados por suas operações de usinagem.

O material final deve ser selecionado de acordo com os requisitos mecânicos do componente, condições operacionais e especificações de desenho. A qualidade do material, o tratamento térmico e qualquer tratamento de superfície subsequente devem ser confirmados antes da produção.

Onde as peças de precisão em miniatura são usadas?

As informações técnicas publicadas pela Sanluo Precision identificam vários setores e tipos de componentes relevantes para usinagem de alta precisão:

1. Equipamento médico:A página técnica da empresa lista exemplos que incluem componentes para sistemas de assistência ventricular, ferramentas cirúrgicas para glaucoma, corações artificiais, cabeças de retificação vascular, stents vasculares e cabeças de retificação de cálculos biliares.

2. Fabricação de semicondutores:As aplicações incluem peças relacionadas a revestimento, acessórios de revestimento, acessórios de vácuo e ferramentas de retificação de pastilhas de silício com diamante.

3. Comunicação óptica:Componentes de precisão e acessórios de suporte podem exigir interfaces controladas com precisão e geometria repetível.

4. Pesquisa científica e laboratórios:Componentes personalizados podem ser desenvolvidos para instrumentos especializados e equipamentos experimentais com base em desenhos específicos.

5. Máquinas industriais e automação:Eixos, componentes de localização, peças de transmissão e outros elementos mecânicos podem exigir dimensões controladas para montagem e operação.

Estes exemplos refletem áreas de aplicação descritas nas informações publicadas pela empresa. A adequação de um componente específico para uma aplicação regulamentada ou crítica para a segurança depende de seu projeto, material, requisitos de inspeção e padrões industriais aplicáveis.

Fabricação Personalizada e Avaliação Técnica

A usinagem personalizada começa com uma compreensão clara dos requisitos funcionais do componente. Um desenho deve identificar dimensões críticas, tolerâncias geométricas, requisitos de acabamento superficial, especificações de materiais e quaisquer condições especiais de inspeção. Esses detalhes permitem que o processo de usinagem e o método de verificação sejam avaliados antes da produção.

A Sanluo Precision afirma que apoia o desenvolvimento e a fabricação de componentes complexos e exigentes. Suas informações técnicas também descrevem a integração de recursos de processamento complementares quando um projeto excede as capacidades de um único processo ou instalação.

Informações a serem fornecidas para uma consulta de usinagem

Para apoiar uma revisão técnica eficaz, prepare as seguintes informações, quando disponíveis:

1. Desenhos de engenharia:Forneça desenhos dimensionados ou arquivos 3D mostrando a geometria do componente e recursos críticos.

2. Requisitos materiais:Identifique o grau do material, a dureza, os requisitos de tratamento térmico ou outras condições do material.

3. Tolerâncias críticas:Marque dimensões, posições de furos, ajustes, tolerâncias geométricas e requisitos de acabamento superficial que afetam a função ou a montagem.

4. Requisitos de quantidade:Indique a quantidade do protótipo ou o volume esperado do lote para que a abordagem de fabricação possa ser avaliada.

5. Critérios de inspeção:Especifique relatórios de medição, pontos de inspeção, medidores ou outros requisitos de aceitação necessários.

6. Processamento adicional:Identifique qualquer tratamento térmico, galvanização, polimento, passivação ou outro acabamento de superfície necessário. A página técnica da Sanluo Precision lista uma variedade de processos de tratamento de superfície de apoio, sujeitos aos requisitos e disponibilidade do projeto.

Fornecer essas informações ajuda a estabelecer uma base técnica compartilhada para avaliar a capacidade de fabricação, o escopo da cotação, a programação da produção e a aceitação da qualidade.

Perguntas frequentes

P: Quais informações são necessárias para cotar um componente de precisão em miniatura?

UM:Um desenho cotado ou modelo 3D é o melhor ponto de partida. Inclua a classe do material, tolerâncias críticas, requisitos de acabamento superficial, quantidade e quaisquer requisitos de inspeção ou acabamento. Se um recurso tiver uma tolerância especialmente restrita, identifique-o claramente para que os métodos de usinagem e medição possam ser avaliados em conjunto.

P: Qual é o menor recurso listado pela Sanluo Precision em suas capacidades técnicas?

UM:A página técnica da empresa lista microestruturas tão pequenas quanto 0,005 mm, peças em miniatura medindo 0,08 × 0,08 mm, hastes de microdiâmetro tão pequenas quanto 0,01 mm e pequenos orifícios tão pequenos quanto 0,003 mm. Estas figuras referem-se a diferentes tipos de recursos. Eles não significam que todas as combinações de material, geometria e tolerância sejam alcançáveis ​​nessas dimensões. Uma revisão do desenho é necessária para determinar a viabilidade de uma peça específica.

P: Quais processos de usinagem podem ser usados ​​para peças de engenharia em miniatura?

UM:O processo apropriado depende dos requisitos de geometria e tolerância. O torneamento é comumente usado para recursos rotacionais, fresamento para superfícies planas e perfis complexos, furação para furos, mandrilamento para dimensionamento de furos e retificação para determinadas superfícies e diâmetros de precisão. Alguns componentes requerem uma combinação de operações. A sequência do processo deve ser selecionada de acordo com o desenho e o material da peça.

P: Como são verificadas as tolerâncias dimensionais e geométricas?

UM:Características diferentes requerem métodos de medição diferentes. Máquinas de medição por coordenadas podem ser usadas para relações dimensionais e características geométricas, enquanto micrômetros, medidores, microscópios, analisadores de imagem e medidores de rugosidade podem atender a necessidades específicas de medição. As informações da empresa publicadas pela Sanluo Precision listam esses tipos de equipamentos de inspeção. O plano de inspeção para um pedido específico deve especificar as dimensões críticas e os critérios de aceitação exigidos.

P: Quais materiais podem ser considerados para usinagem de precisão personalizada?

UM:O display de peças da Sanluo Precision lista aço estrutural de carbono, aço inoxidável, alumínio e ligas de alumínio, latão, cobre vermelho, materiais duros tratados termicamente e plásticos de engenharia. A seleção do material deve refletir a resistência, dureza, resistência à corrosão, estabilidade dimensional e ambiente operacional necessários. Confirme o grau exato e quaisquer requisitos de tratamento térmico ou de superfície durante a revisão técnica.

P: Componentes complexos podem exigir mais de um processo de usinagem?

UM:Sim. Um componente pode precisar de torneamento para recursos cilíndricos, fresamento para superfícies planas, perfuração ou mandrilamento para furos e retificação para superfícies de precisão selecionadas. Geometrias complexas também podem exigir operações adicionais ou acessórios especializados. As informações técnicas da Sanluo Precision descrevem o uso de múltiplas tecnologias de usinagem e recursos de processamento de suporte para componentes desafiadores. A rota real depende do desenho, do material e dos resultados da inspeção necessária.

P: O que deve ser confirmado antes de iniciar a produção?

UM:Confirme a última revisão do desenho, classe do material, dimensões críticas, definições de tolerância, requisitos de superfície, quantidade, método de inspeção e quaisquer necessidades especiais de embalagem ou acabamento. Também é importante chegar a acordo sobre como a aceitação será determinada e quais registros de inspeção serão fornecidos. Esses detalhes reduzem o risco de diferenças de interpretação durante a fabricação e a inspeção final.

Discuta seus requisitos de usinagem de precisão

A fabricação bem-sucedida de componentes em miniatura começa com uma definição clara da geometria, material, tolerâncias e condições de inspeção necessárias. A Sanluo Precision fornece usinagem CNC e serviços especializados de processamento de precisão para aplicações industriais, médicas, de semicondutores, de comunicação óptica e de pesquisa. Para usinagem com tolerâncias rigorosas para peças de engenharia em miniatura, envie seus desenhos e requisitos técnicos para uma avaliação dos métodos de usinagem adequados, tolerâncias alcançáveis ​​e arranjos de inspeção.
