Usinagem de 5 Eixos

Capacidades de usinagem de 5 eixos

Como fabricante e fornecedor profissional de usinagem de 5 eixos na China, a Sanluo Precision domina a usinagem simultânea de 5 eixos para peças complexas, fornecendo serviços personalizados para indústrias de ponta, como aeroespacial, moldes automotivos, dispositivos médicos e equipamentos de energia. Alcançamos usinagem de precisão de superfícies complexas e estruturas especiais, atendendo plenamente aos rigorosos requisitos da fabricação avançada.

Especificações de precisão

Equipamento de inspeção:CMM, sistemas de medição de visão, projetores, medidores de diâmetro a laser, interferômetros a laser, testadores de rugosidade, testadores de circularidade, microscópios de ferramentas, microscópios estéreo, micrômetros, medidores de pinos, relógios comparadores, medidores de altura, calibradores, blocos padrão, testadores de dureza, medidores de rosca.

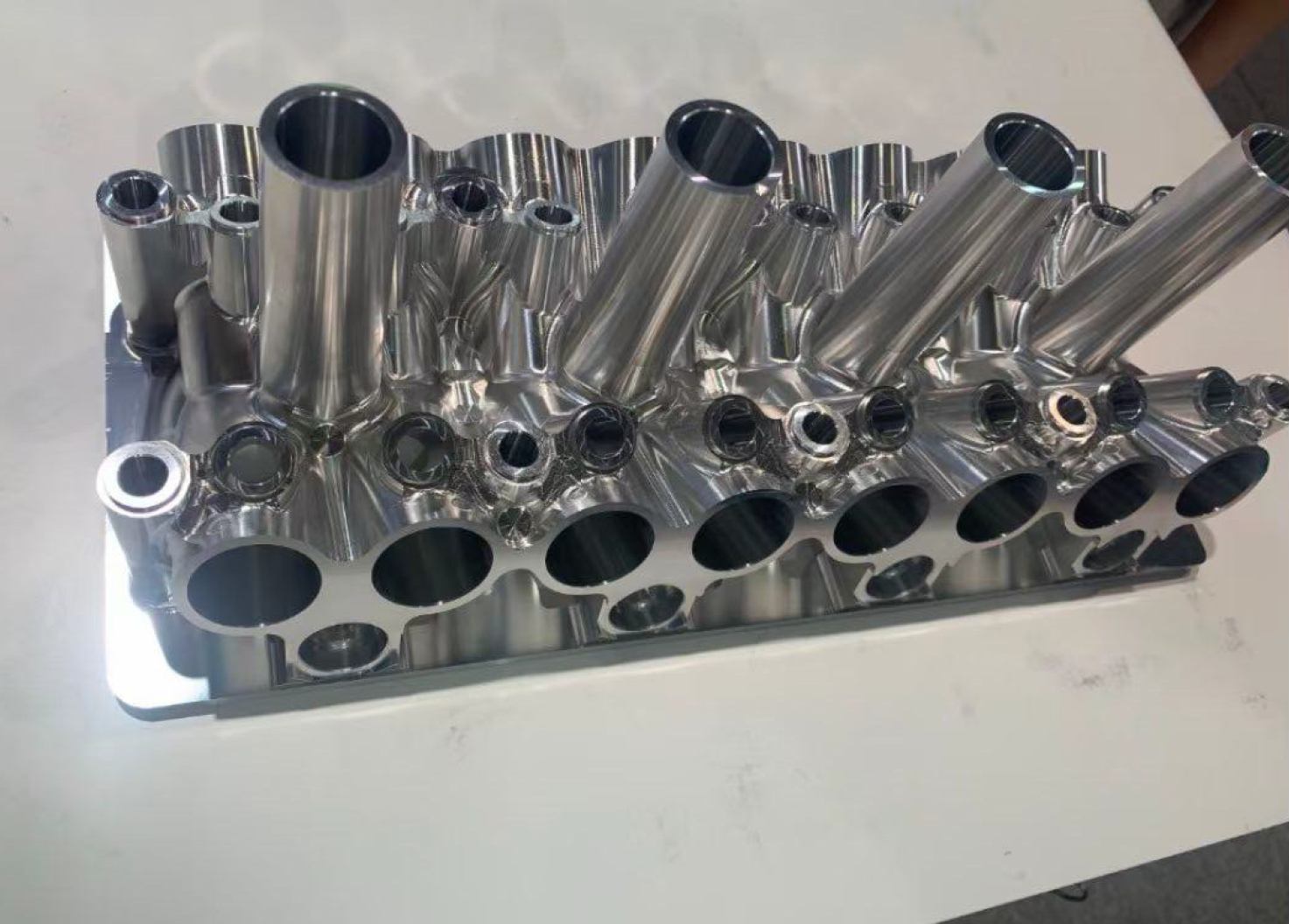

Usinagem de superfícies complexas

Como fabricante profissional de usinagem de 5 eixos, nos destacamos na usinagem de superfícies complexas de forma livre nos setores aeroespacial, automotivo, médico e de energia. Nossa tecnologia simultânea de 5 eixos, combinada com programação CAM avançada e ferramentas dedicadas, garante alta precisão, excelente acabamento superficial e eliminação de etapas de marcas de ferramentas.

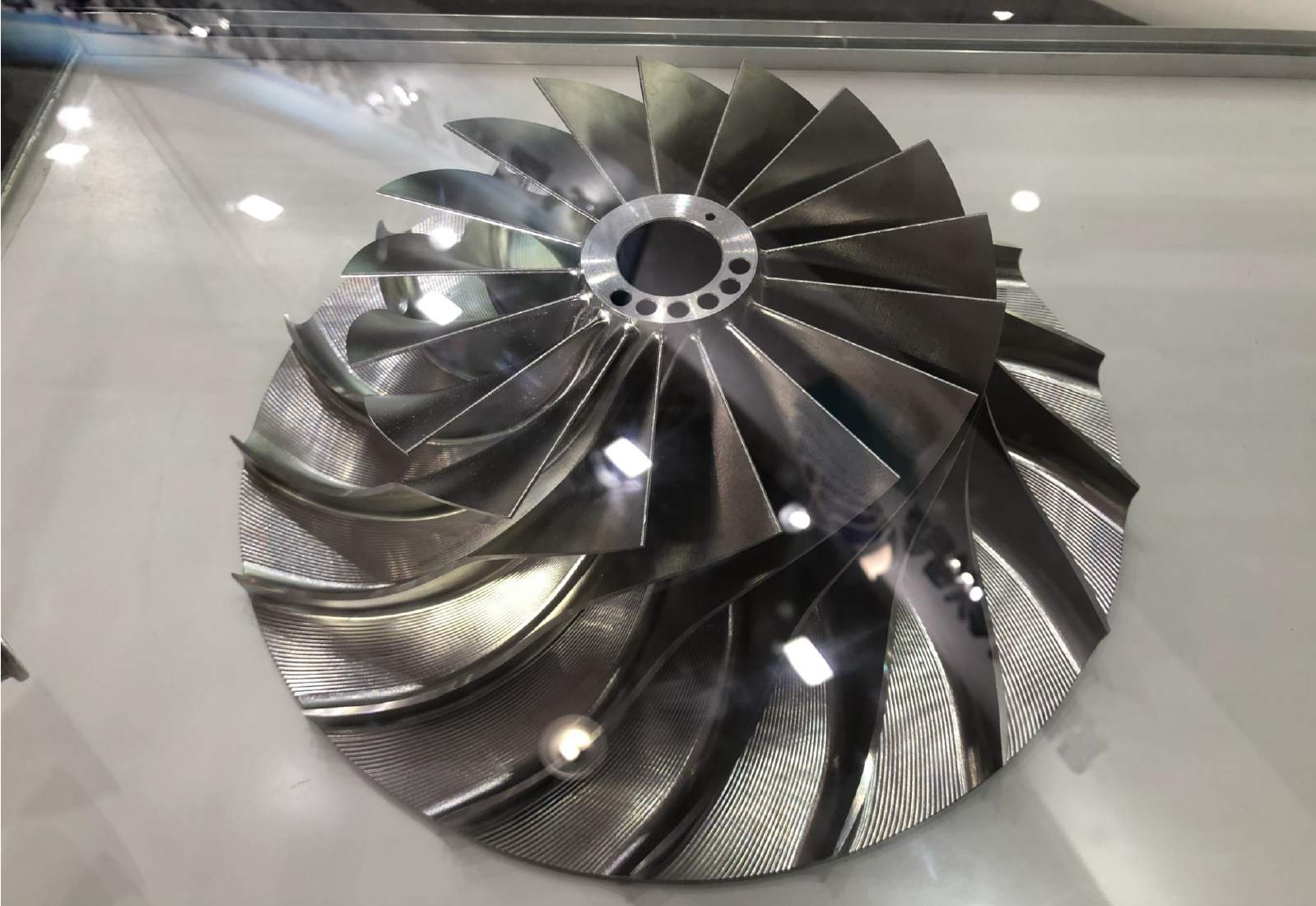

• Impulsores e blisks integrais-- diâmetros de 50 mm a 800 mm, grandes ângulos de torção, usinados com contorno simultâneo de 5 eixos para obter superfícies lisas e precisão de contorno ≤0,018 mm.
• Cavidades e núcleos de moldes automotivos-- O fresamento giratório de 5 eixos mantém a ferramenta perpendicular à superfície de usinagem, eliminando linhas escalonadas e proporcionando acabamento Ra 0,4-0,8μm sem polimento secundário.
• Impulsores do turbocompressor-- Superligas à base de níquel (Inconel, Hastelloy) processadas com ferramentas personalizadas e resfriamento interno de alta pressão para gerenciar o endurecimento e prolongar a vida útil da ferramenta.
• Componentes articulares médicos-- pares de esfera e soquete artificiais usinados com alta esfericidade e redondeza, com coaxialidade ≤0,005 mm para articulação confiável.
• Software CAM profissional-- usamos UG NX, Mastercam e Hypermill para geração de percursos de ferramenta, com simulação 3D completa para verificar código NC seguro e livre de colisões antes da usinagem.

Conclusão:Nossa experiência comprovada em usinagem de superfícies complexas transforma geometrias desafiadoras em componentes prontos para produção que atendem consistentemente aos mais exigentes padrões da indústria – desde protótipos até a fabricação em grande escala.

Suporte de equipamento avançado

Apoiamos nossa usinagem de 5 eixos com máquinas-ferramentas de classe mundial, controle inteligente de processos e sistemas auxiliares abrangentes. Nossas instalações garantem precisão estável e repetível para peças de médio a grande porte, desde protótipos até produção de alto volume.

• Estratégias de usinagem-- aplicamos métodos de superfície, aerodinâmicos, trocoidal e contorno paralelo, selecionados por geometria da peça para equilibrar velocidade e precisão.
• Funcionalidade RTCP-- mantém a ponta da ferramenta na posição programada, independentemente dos movimentos rotativos, melhorando significativamente a precisão do contorno.
• Simulação e pós-processamento-- cada programa passa por verificação de colisão 3D; nossos pós-processadores personalizados geram códigos NC específicos da máquina, compatíveis com a cinemática de cada máquina.
• Linha de equipamentos-- centros de 5 eixos importados da DMG MORI, Swiss Bumotec e Mori Seiki, além de Micro5 e JDGR400T especializados para trabalhos de microprecisão.
• Especificações de precisão- precisão de posicionamento ≤0,003 mm, repetibilidade ≤0,002 mm, velocidades do fuso de 12.000 a 60.000 rpm dependendo da máquina.
• Capacidade da peça-- cargas de mesa de 500 kg a 2.000 kg, com deslocamento do eixo X de até 1.135 mm, acomodando grandes componentes estruturais e caixas.
• Sistemas auxiliares-- refrigeração de alta pressão, detecção automática de quebra de ferramenta e sondagem Renishaw durante o processo para compensação de desgaste de ferramenta em tempo real e correção de desvio térmico.
• Indústrias atendidas-- fornecemos com sucesso peças usinadas de 5 eixos para pás de motores, hélices marítimas, caixas de engrenagens de turbinas eólicas, transmissões e redutores, atendendo aos padrões internacionais avançados.

Conclusão:Com nossa base de equipamentos integrada, controles de processo inteligentes e verificação rigorosa durante o processo, oferecemos precisão de 5 eixos estável e repetível que mantém sua linha de produção funcionando e seus padrões de qualidade consistentemente excedidos.

Parâmetros Técnicos do Equipamento

Centro de usinagem de ultraprecisão de 5 eixos Micro5

Centro de Usinagem DMU 105 monoBLOCK 5 Eixos

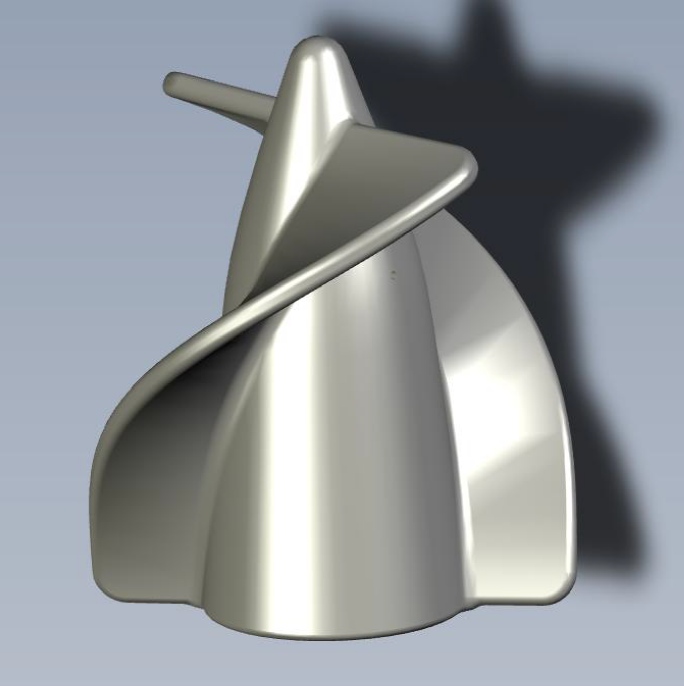

Centro de usinagem de 5 eixos de alta velocidade JDGR400T

Estudos de caso reais

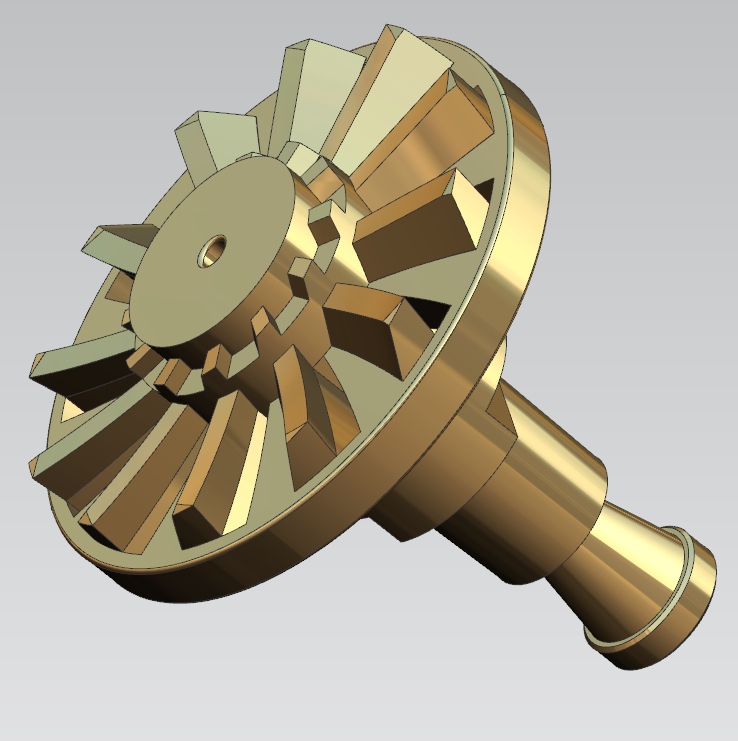

Impulsor SUS316 de aço inoxidável

Este impulsor é feito de aço inoxidável austenítico SUS316 e serve como componente central de direcionamento de fluxo em bombas de reforço de fluido para um fabricante de equipamentos brasileiro. O cliente havia abordado três oficinas anteriores, todas falhando devido à deformação da lâmina, problemas de coaxialidade, bloqueio de microfuros e mau acabamento superficial. Eles nos encontraram por meio de uma pesquisa no Google e especificaram três requisitos rigorosos: consistência do lote, tolerâncias em nível de mícron e superfícies de contato com fluidos livres de rebarbas.

Especificações principais do desenho:

• Estrutura geral do impulsor com múltiplas lâminas guia curvas e microfuros de φ1,5 distribuídos no disco.
• Tolerâncias padrão: ±0,05 mm para dimensões, ±0,5° para ângulos, ponto de referência A baseado no furo interno.
• Pontos críticos: perfil da superfície da lâmina, consistência dos microfuros, coaxialidade e acabamento superficial Ra.

Desafios

• Tolerância de contorno da lâmina: diâmetro externo φ31±0,01mm, perfil de superfície ≤0,02mm no raio SR15.
• Posicionamento do ângulo: 75° ±0,5° - amostras anteriores apresentavam erros de até 0,9° causando vibração.
• Microfuros φ1,5±0,02mm com tolerância de posição ≤0,03mm.
• Dimensões do degrau multinível: 1,0, 2,5, 3, 8,33, 10,27 mm, todas ±0,05 mm.
• Tolerâncias geométricas: desvio radial ≤0,02 mm, desvio de face ≤0,015 mm, coaxialidade ≤0,005 mm.
• Requisitos de superfície: contato com fluido Ra≤0,4μm, outras faces correspondentes Ra≤0,8μm, raio da borda R0,1~R0,25.
• Dureza do material: HRC≤7 final, sem endurecimento por trabalho ou rasgamento de grãos.

Nossa solução de processo de 5 eixos

Usamos um centro de usinagem DMG MORI de 5 eixos para completar todo o impulsor em uma única fixação, evitando erros de múltiplas configurações. Etapas do processo:

1. Pré-tratamento de matéria-prima:Recozimento com alívio de tensão da barra SUS316 após corte bruto, deixando margem de acabamento de 0,3 mm.
2. Fresamento em desbaste com fixação simples:Desbaste simultâneo em 5 eixos com ferramentas de metal duro, fuso 6.500 rpm, avanço 0,4 mm/r, profundidade ≤ 0,15 mm por passe para minimizar o estresse.
3. Semiacabamento:Deixe 0,03 mm nas superfícies e furos da lâmina, pré-perfure microfuros.
4. Acabamento de precisão (etapa central):Use ferramentas de ponta esférica de granulação ultrafina para superfícies de lâmina, controlando o percurso da ferramenta para obter um perfil entre 0,012 e 0,018 mm.
5. Perfuração de microfuros:Utilize a indexação do eixo C para fazer todos os furos de φ1,5 em uma configuração com refrigeração interna de alta pressão; rebarbar e chanfrar.
6. Rebarbação CNC e arredondamento de bordas:Rebarbação automática com escova de nylon até raio R0,15 sem intervenção manual.
7. Inspeção final e limpeza ultrassônica:Inspeção CMM e, em seguida, limpeza ultrassônica para remover detritos, secagem e embalagem.

Equipamento de suporte: refrigeração de alta pressão, apalpador Renishaw em processo para compensação de ferramenta e ajuste automático de ponto de referência a cada 20 peças.

Resultados medidos (3 amostras aleatórias)

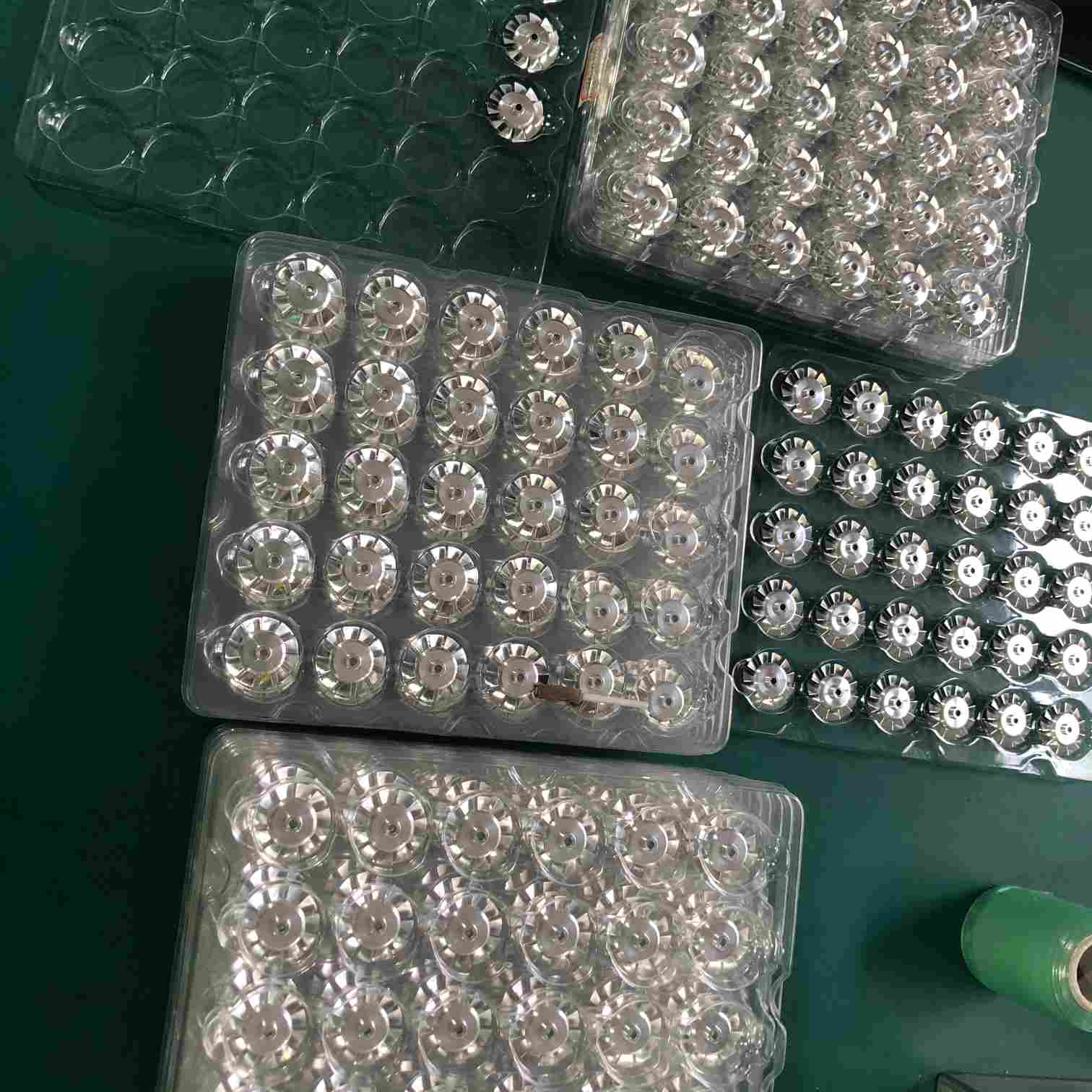

Resultado do cliente:Após o recebimento das primeiras 50 peças, a inspeção terceirizada do cliente verificou 100% de conformidade. Em comparação com fornecedores anteriores, a vibração caiu 70%, o ruído foi reduzido em 16 dB e os microfuros permaneceram desbloqueados. O cliente já fez pedidos anuais para todas as três variantes de impulsores. Feedback por escrito: "A melhor consistência dimensional que já vimos em impulsores de aço inoxidável."

Após 10 meses de uso, não há corrosão, deformação por tensão ou reclamações de devolução. Fornecemos relatórios de inspeção completos para cada lote, inspeção 100% em tolerâncias críticas e retrabalho gratuito para quaisquer peças não conformes.

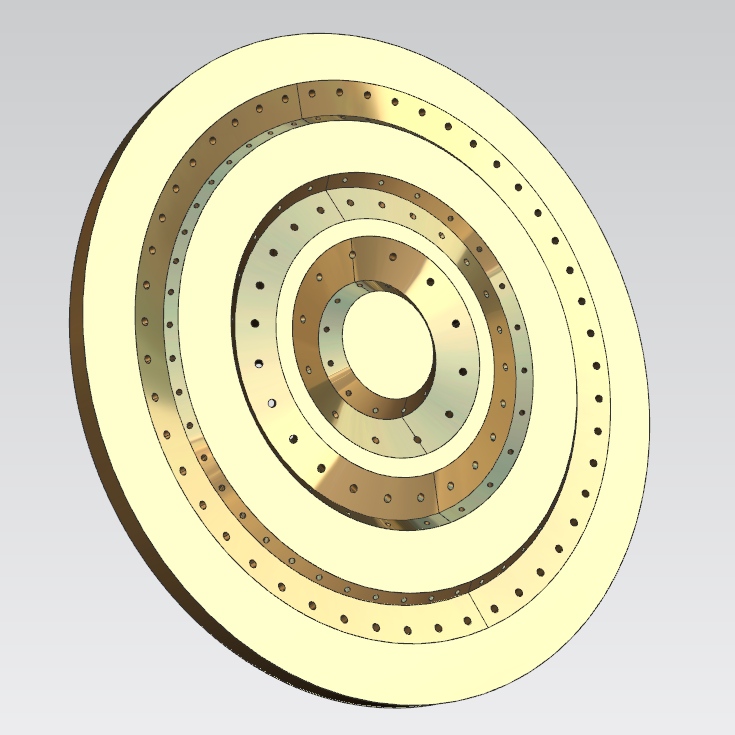

Placa base da câmara de vácuo CVD

Esta placa de base redonda com flange multicamadas (número de peça SLY033‑04‑03A) é feita de liga de alumínio 7075‑T651, pesando 0,849 kg por peça. Ele serve como placa transportadora central dentro de uma câmara de deposição de vapor químico (CVD), suportando o posicionamento do wafer sob alto vácuo e mudanças cíclicas de temperatura. O cliente, um fabricante nacional de equipamentos semicondutores, já havia tentado duas outras oficinas com rendimento abaixo de 60% devido a problemas de planicidade, coaxialidade de furos e rugosidade da ranhura de vedação. Eles nos abordaram após uma indicação.

Principais desafios:

• Coaxialidade concêntrica multicamadas: controlada para ≤0,008 mm (o fornecedor anterior gerenciava apenas 0,03 mm, causando excentricidade do wafer).
• Planicidade da superfície de vedação: ≤0,012 mm acima de 300 mm; Planicidade inferior da ranhura do anel de vedação ≤0,003 mm, largura da ranhura ±0,005 mm, raio do canto R0,8 ±0,002 mm – crítico para vedação a vácuo.
• Posicionamento do furo: tolerância de posição de todos os pinos-guia ≤0,01mm, tolerância de furo H6 (+0,003/+0,009mm); diâmetro mínimo do furo de fluxo de 1,2 mm com relação profundidade/diâmetro de 12:1, exigindo perfuração precisa para evitar deflexão.
• Diferenciação do acabamento superficial: superfícies de vedação Ra≤0,2μm, superfícies não conjugadas Ra≤1,6μm, paredes gerais Ra≤3,2μm.

Nossa solução de processo de 5 eixos

Todas as operações foram concluídas em um centro de usinagem DMG de 5 eixos com fixação única, eliminando erros cumulativos de múltiplas configurações. Etapas do processo:

1. Alívio do estresse da matéria-prima:Envelhecimento em baixa temperatura de 120°C por 4 horas e, em seguida, alívio de tensão vibratório secundário após o desbaste.
2. Dispositivo elétrico de vácuo:Mandril a vácuo projetado sob medida com vedação segmentada, mantendo pressão negativa de -0,09 MPa, distorção da peça ≤0,003 mm.
3. Desbaste:Cortadores de espiga de milho em metal duro, profundidade de camada 0,15mm, avanço 1200mm/min; caminhos de escalada circulares para evitar estresse unilateral.
4. Acabamento de precisão da ranhura de vedação e microfuros:Fresa com raio personalizado para ranhura em O-ring com contorno de 5 eixos, velocidade de 8.000 rpm, tolerância de acabamento de 0,01 mm por lado; Microfuros de 1,2 mm perfurados com ângulo inclinado de 5 eixos e refrigeração interna de alta pressão.
5. Acabamento espelhado:Cortador diamantado para vedação de faces, utilizando lubrificação de quantidade mínima à base de óleo para atingir Ra 0,2μm sem polimento posterior.
6. Rebarbação e passivação:Rebarbação ultrassônica + composto de gelo seco para remover todas as rebarbas de microfuros e ranhuras.

Inspeção: Zeiss CMM, testador de rugosidade, testador de circularidade, medidor de planicidade a laser. 100% de inspeção do primeiro artigo, 15% de amostragem para produção em lote.

Resultados medidos (4 grupos)

Resultado do cliente:Após a aprovação do primeiro artigo, o laboratório terceirizado do cliente confirmou todos os dados dentro de ±0,002 mm do nosso relatório. A câmara de vácuo atingiu pressão final de 1×10⁻⁶ Pa sem vazamento. A taxa de rendimento aumentou de 58% para99,2%. O custo de retrabalho caiu 72%. Tempo de montagem por unidade reduzido de 1,8 horas para 0,35 horas. Após 50 ciclos térmicos (-20°C a +120°C), a deformação da planicidade foi de apenas 0,011 mm (em comparação com 0,038 mm do fornecedor anterior). O cliente já nos transferiu todas as peças estruturais da câmara de vácuo para usinagem em 5 eixos.

Após 14 meses de produção contínua, nenhuma falha dimensional foi relatada. Oferecemos rastreabilidade de 3 anos de dados de inspeção e uma garantia de 6 meses de retrabalho gratuito cobrindo peças não conformes.

Nossos serviços de usinagem CNC de 5 eixos

Somos especializados em fresamento de 5 eixos e torneamento-fresamento simultâneos nos centros DMG MORI, Bumotec e Mori Seiki, lidando com peças de até 1.135 mm de curso e 2.000 kg de peso com velocidades de fuso de até 60.000 rpm. Nossos recursos de 5 eixos abrangem:

• Usinagem de superfície complexa-- blisks, impulsores, pás de turbina (SUS316, titânio, Inconel) com precisão de contorno ≤0,018mm e acabamento superficial Ra 0,32--0,38μm.

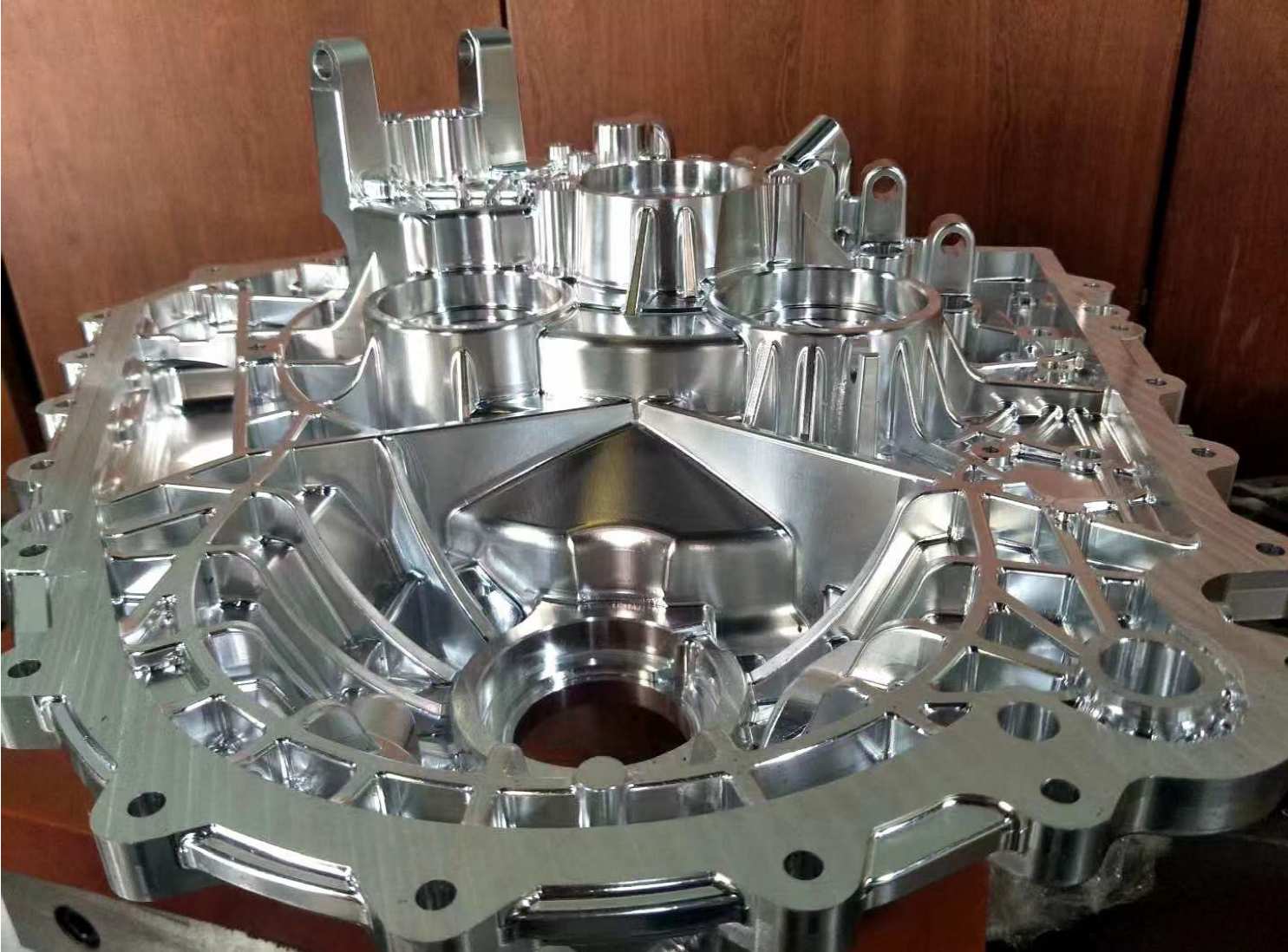

• Componentes de parede fina e caixa de alta precisão-- Placas de base da câmara CVD, flanges de vácuo, com planicidade ≤0,010mm/300mm, largura da ranhura do anel de vedação ±0,005mm e superfície de vedação Ra ≤0,2μm.
• Peças de microprecisão-- usando nosso centro Micro5 (60.000 rpm, repetibilidade de 0,0005 mm) para engenharia em miniatura e componentes de metais preciosos.
• Tornofresador integrado-- usinagem de configuração única de peças rotativas com recursos fora do eixo, garantindo coaxialidade e concentricidade dentro de 0,005 mm.

Cada projeto utiliza programação UG NX/Mastercam/Hypermill, simulação 3D completa e medição em processo Renishaw. Oferecemos uma taxa de aprovação de qualidade de 98,8% e atendemos clientes da Fortune 500, incluindo Huawei, BYD e Mindray.

Perguntas frequentes

Quando preciso de 5 eixos em vez de 3 eixos?

Para peças com rebaixos, superfícies de forma livre ou coaxialidade estreita (≤0,005 mm), como impulsores e câmaras de vácuo, o 5 eixos elimina múltiplas configurações e atinge tolerâncias que o 3 eixos não consegue suportar.

Que materiais você pode usinar?

Alumínio (7075, 6061), aços inoxidáveis, ligas de titânio, Inconel, ligas de cobre, PEEK e metais preciosos – com percursos de ferramenta e refrigeração dedicados para cada um.

Que tolerâncias você alcança?

DO padrão ±0,005mm, ID ±0,01mm, coaxialidade ≤0,01mm e tolerância de posição ≤0,01mm; verificado por Zeiss CMM e interferômetros a laser.

Como você evita a deformação de paredes finas?

Recozimento com alívio de tensão, fixação a vácuo personalizada, corte em camadas (profundidade ≤0,15 mm) e percursos de ferramenta simétricos – mantendo a planicidade dentro de 0,010 mm, mesmo em peças com vão de 300 mm.

Que inspeção e documentação você fornece?

100% de inspeção CMM de primeiro artigo, 15% de amostragem de lote e um relatório dimensional completo com cada remessa – registros retidos por 18 meses.

Qual é o seu prazo de entrega para usinagem de 5 eixos?

Normalmente de 3 a 20 dias dependendo da complexidade e quantidade; protótipos urgentes podem ser agilizados para 5 a 7 dias úteis.
