Corte CNC

Como fabricante profissional especializado em usinagem CNC de precisão e corte CNC, a Sanluo Precision se dedica a fornecer soluções de aquisição de peças personalizadas de alta qualidade para clientes globais. Com uma equipe técnica experiente, um sistema de produção bem estabelecido e procedimentos rigorosos de controle de qualidade, somos capazes de atender pedidos com flexibilidade, desde o desenvolvimento de protótipos até a produção em massa. Seja para componentes estruturais complexos ou peças de paredes finas de alta precisão, a Sanluo Precision oferece capacidades de usinagem estáveis ​​e serviço de entrega confiável, tornando-nos um fornecedor e parceiro confiável de longo prazo para o seu negócio.

Nossas capacidades de corte CNC

O corte CNC é um dos nossos principais serviços de fabricação de precisão. Como fabricante e fornecedor profissional de corte CNC na China, fornecemos soluções abrangentes de corte com controle numérico, incluindo corte a laser, eletroerosão a fio, corte a plasma e tecnologia de laser guiado por água para clientes globais.

Nossos equipamentos de produção incluem máquinas CNC, tornos de controle numérico, retificadoras de controle numérico, sistemas de corte a laser, corte de fio, usinagem por descarga elétrica e mais de 130 unidades de diversos equipamentos de produção profissional.

Corte a laser

Nossos sistemas de corte a laser de fibra apresentam potências que variam de 1000W a 12000W, capazes de cortar aço carbono até 30mm, aço inoxidável até 20mm e liga de alumínio até 15mm. A precisão de corte atinge ±0,05 mm com larguras de corte de 0,1--0,3 mm e perpendicularidade da superfície de corte ≤0,3 mm.

• Sistemas automáticos de localização de bordas e foco automático que se adaptam às variações na espessura da chapa
• Gases auxiliares de alta pressão, incluindo oxigênio, nitrogênio e ar, para qualidade de corte ideal
• Velocidades de corte de 15 a 20 m/min para aço carbono de 3 mm e 10 a 15 m/min para aço inoxidável de 2 mm
• Seções transversais suaves, zonas mínimas afetadas pelo calor e pouca deformação do material --- muitas vezes eliminando a necessidade de processamento secundário

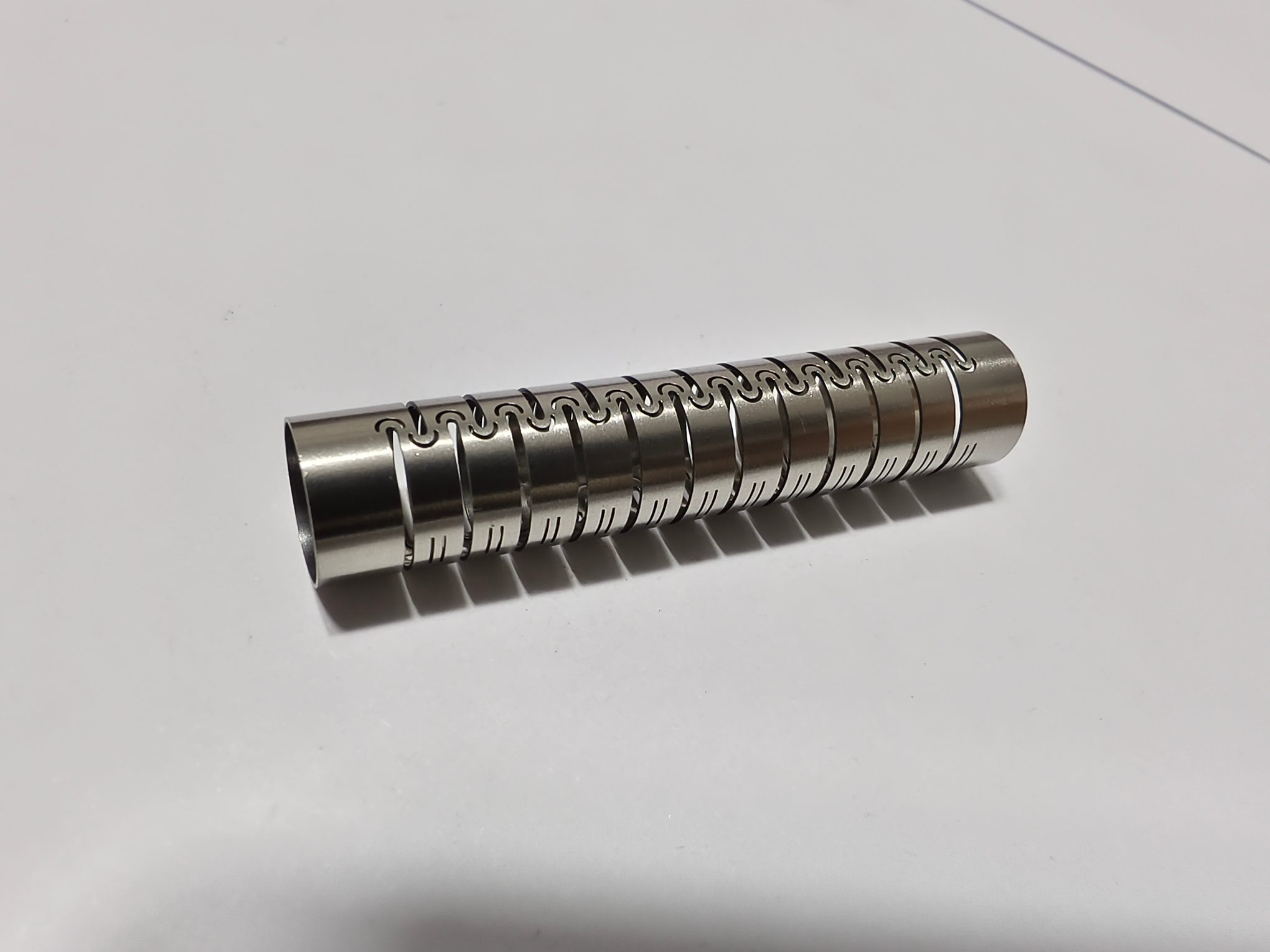

Corte EDM a fio

Operamos máquinas de eletroerosão a fio CNC de 5 eixos ZKH550 projetadas especificamente para estruturas complexas, como implantes ortopédicos. As especificações incluem:

Parâmetro	Especificação
Precisão de usinagem	±0,003mm
Acabamento de superfície	Ra ≤ 0,8 μm (após vários cortes)
Eficiência máxima de processamento	≥ 300 mm²/H
Viagem Eficaz	550 mm × 450 mm
Capacidade de redução gradual	±6°
Sistema de controle	Windows 7+ com importação direta de arquivos DXF e geração automática de código ISO

Vantagem principal:Não são necessários moldes caros, resposta rápida às mudanças de projeto, excelente no processamento de materiais biocompatíveis de alta dureza, como a liga de titânio Ti6Al4V.

Aplicações típicas:Parafusos de bloqueio ortopédicos, placas ósseas, hastes intramedulares e componentes de moldes de precisão.

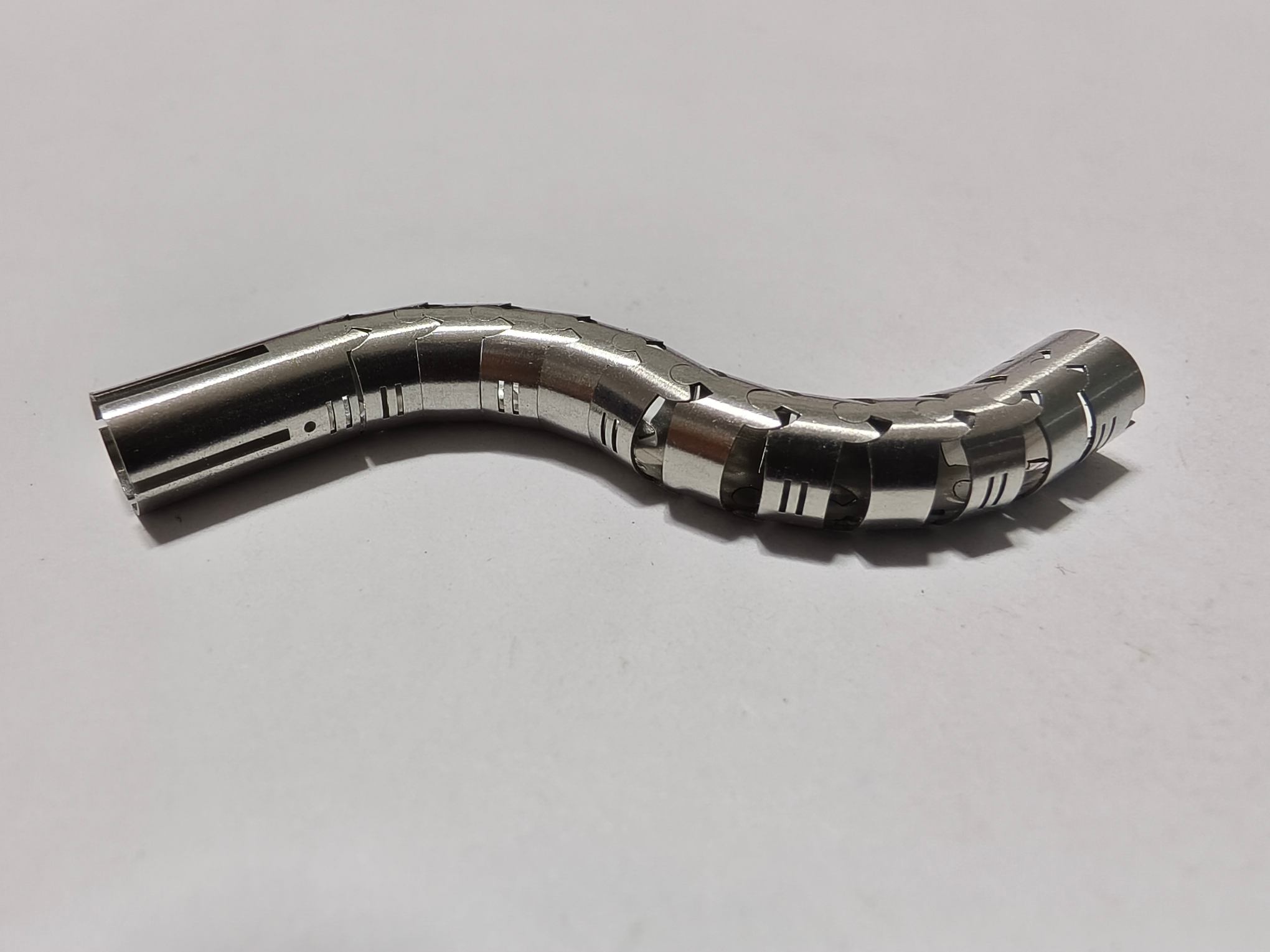

Corte Plasma

Corte a plasma CNC para chapas de espessura média de 6 mm a 50 mm, oferecendo rápida velocidade de processamento e baixo custo para usinagem de desbaste em lote. Fornecemos serviços customizados de corte CNC para indústrias como estrutura de aço, gabinetes de chassis, elevadores, máquinas agrícolas e máquinas de construção, com capacidade de processamento mensal de 30 toneladas e taxa de entrega dentro do prazo de 99%.

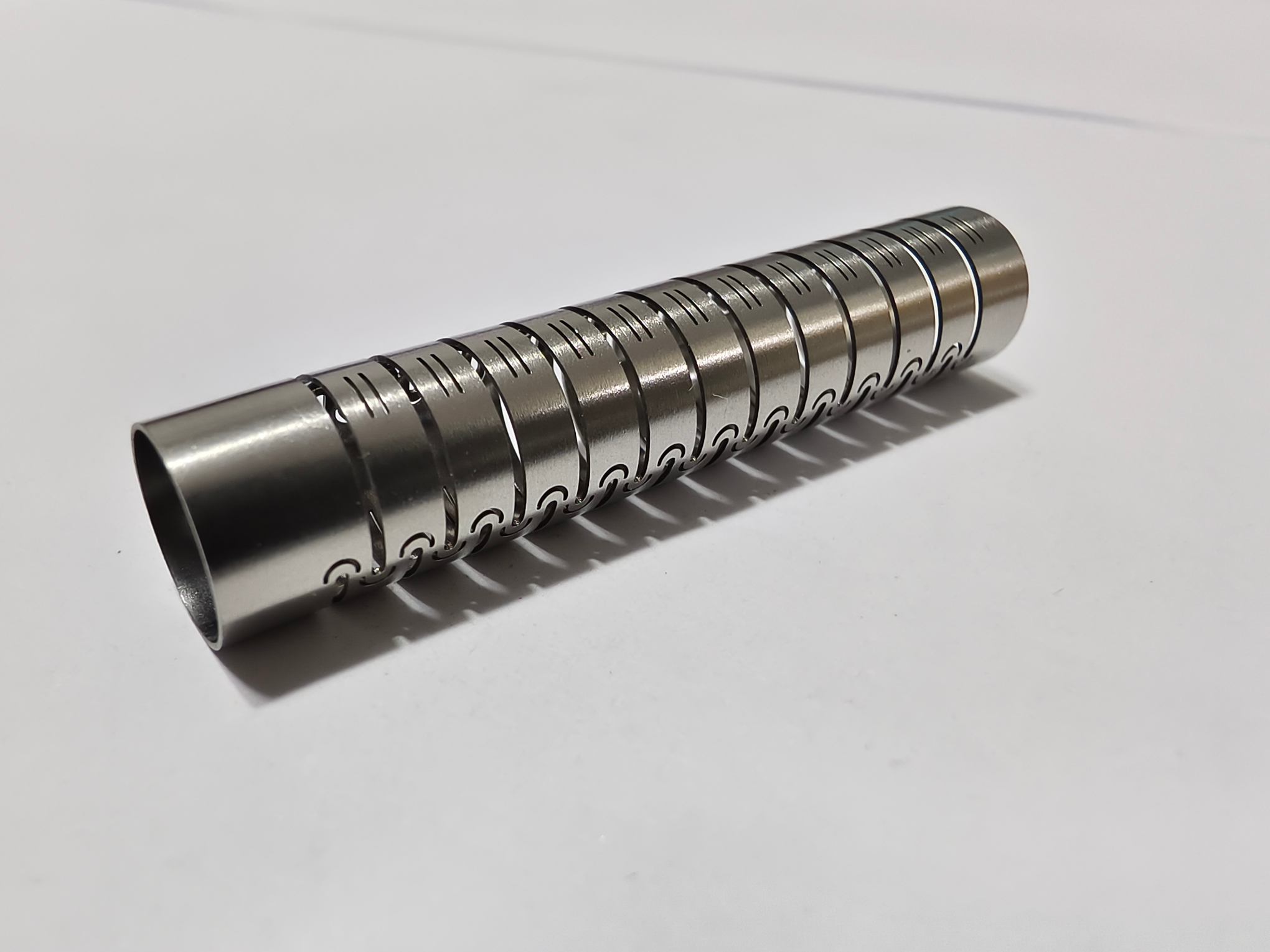

Tecnologia de laser guiado por água (zona zero afetada pelo calor)

Para aplicações que exigem zonas zero afetadas pelo calor, empregamosEquipamento de processamento a laser guiado por água LCS800. Especificações principais:

Parâmetro	Especificação
Comprimento de onda do laser	532nm
Potência Laser	20--200W
Pressão máxima da água	600 barras
Largura Mínima do Kerf	0,030 mm

Vantagem principal:O feixe de laser é transmitido através de reflexão interna total em um jato de água em escala micrométrica, alcançando zero zona afetada pelo calor, sem microfissuras e sem deposição de detritos --- os cortes são paralelos e não têm formato de V.

Aplicações típicas: Carboneto de silício, compósitos CFRP, dispositivos semicondutores e outros materiais sensíveis ao calor.

Precisão

precisão dimensional	DO	EU IA	SO	SH	DA
unidade:±/mm	0.005	0.008	0.002	0.005	0.0001
Precisão geométrica	redondeza	coaxialidade	simetria	concentricidade	desvio circular
unidade:±/mm	0.002	0.005	0.008	0.005	0.005
capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Estudo de caso

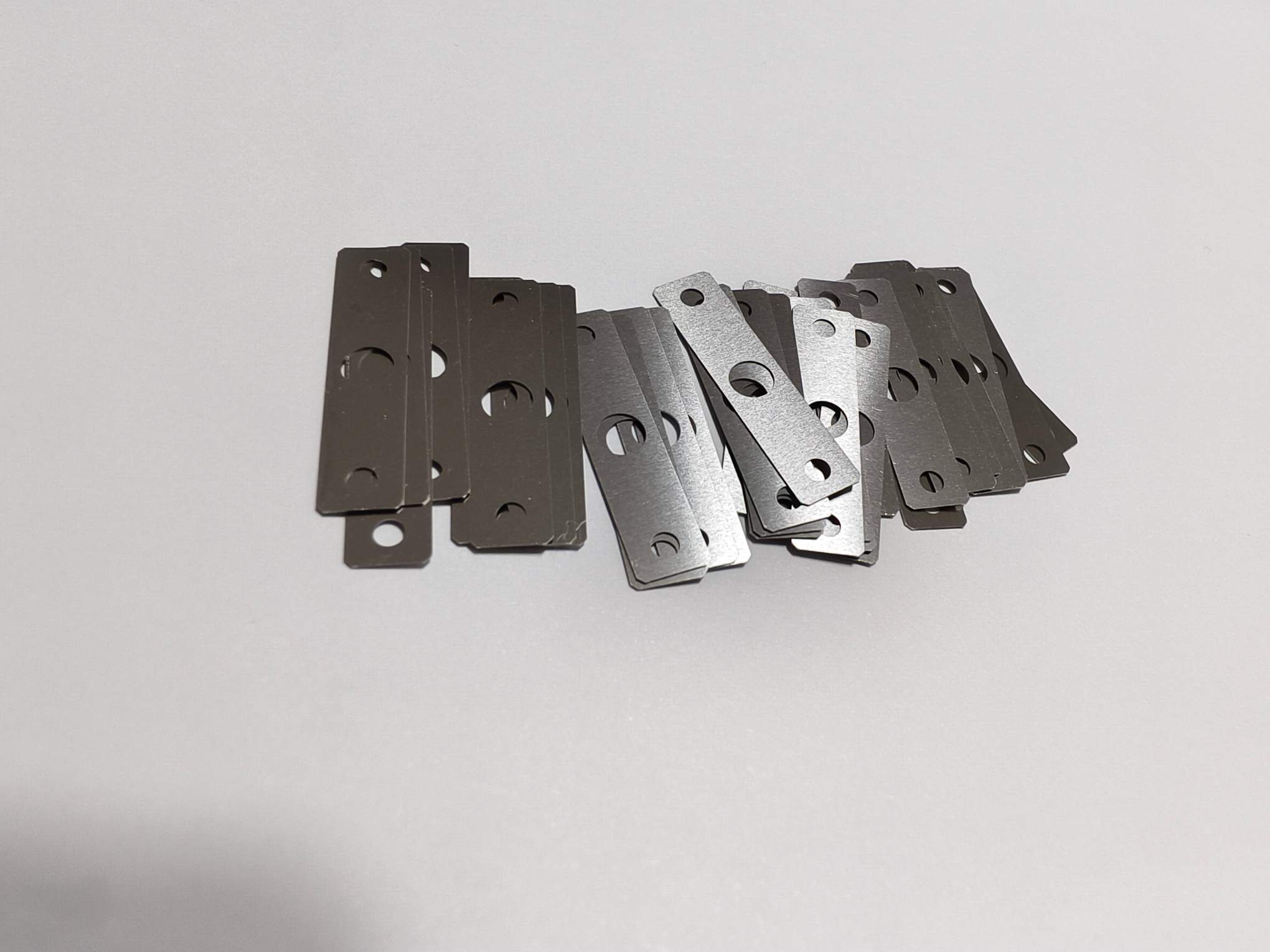

Calço de aço inoxidável micromagnético ultrafino – Corte CNC de precisão

Este calço ultrafino é feito de aço inoxidável 304 não magnético importado, usado principalmente como espaçador de isolamento dentro de micro servomotores para um fabricante europeu de equipamentos de automação. Ele serve como um componente crítico de isolamento magnético em conjuntos de transmissão de precisão.

Parâmetro	Exigência
Material	Aço inoxidável 304 não magnético importado
Grossura	0,5 mm ± 0,002 mm
Planicidade	≤ 0,002 mm
Superfície	Sem marcas de ferramentas, arranhões ou recortes
Propriedade Magnética	Micromagnético ou completamente não magnético (< 0,02mT)
Dimensões Gerais	Comprimento 43,96 mm, Largura 9,00 mm
Orifícios de montagem	2× Φ2,10 furos passantes, 2× Φ2,20 furos escareados, 1× Φ3,2 furo de localização
Tolerância de posição do furo	±0,003mm

Por que isso foi um desafio:O cliente já havia abordado três oficinas de usinagem locais – todas as amostras falharam. O material ultrafino de 0,5 mm é propenso a vibrações e empenamentos durante a fixação convencional. Alcançar planicidade de 0,002 mm em uma placa tão fina é extremamente difícil, e manter as propriedades não magnéticas após a usinagem requer etapas dedicadas de alívio de tensão e desmagnetização.

Nossa solução

• Triagem de matéria-prima:As 304 folhas recebidas foram 100% verificadas em termos de espessura; somente bobinas com variação de espessura dentro de ±0,001mm foram aceitas.
• Dispositivo elétrico de adsorção a vácuo:O mandril a vácuo revestido de silicone com design personalizado elimina marcas de fixação e segura a placa fina sem deformação.
• Usinagem multiestágio de baixa tensão:Desbaste com profundidade de corte de 0,05mm, acabamento com ferramentas diamantadas com avanços reduzidos; a usinagem escalonada libera a tensão interna gradualmente.
• Tratamento térmico e desmagnetização:Cozimento com alívio de tensão a 280°C, seguido de recozimento secundário a 160°C e, em seguida, desmagnetização automatizada de 3 ciclos para atingir magnetismo residual < 0,02mT.
• Polimento eletrolítico químico:Nenhuma abrasão mecânica --- atinge Ra ≤ 0,02 μm sem arranhões na superfície.
• Inspeção 100%:Cada peça medida com CMM, medidor de planicidade a laser e detector magnético; relatórios dimensionais completos fornecidos com cada remessa.

Resultados medidos (dados de amostra)

Parâmetro	Amostra 1	Amostra 2	Amostra 3	Exigência
Comprimento total	43,959 mm	43,961 mm	43,958 mm	43,96 ± 0,02 mm
Largura total	8,999 mm	9,001 mm	9.000mm	9,00 ± 0,02 mm
Grossura	0,501 mm	0,499 mm	0,500 mm	0,5 ± 0,002 mm
Planicidade	0,0012 mm	0,0015 mm	0,0009 mm	≤ 0,002 mm
Magnetismo Residual	0,013mT	0,008mT	0,010mT	<0,02mT
Rugosidade Superficial	Ra 0,018μm	Ra 0,016μm	Ra 0,019μm	Ra ≤ 0,02μm

Resultado do cliente:A taxa de retrabalho do motor do cliente caiu de 15% para 0 em seis lotes consecutivos. A eficiência da montagem melhorou 32%. O cliente já fez pedidos anuais superiores a 80.000 peças deste componente.

"O processo de corte CNC personalizado e o sistema de inspeção completo da Sanluo resolveram um problema de dois anos. Muito poucas oficinas conseguem atingir planicidade de 0,002 mm em chapas de 0,5 mm --- encontramos nosso parceiro de longo prazo." --- Depoimento escrito do cliente.

Carcaça do sensor de parede fina de 0,55 mm - Solução integrada para torneamento e fresamento CNC

Este invólucro de parede fina é feito de latão H62 e serve como estrutura de suporte central dentro de sensores fotoelétricos industriais de alta precisão. A peça deve suportar ambientes de temperatura constante e combinar com sondas de mola, anéis de vedação e pinos de localização com ajustes de interferência de precisão.

Parâmetro	Exigência
Comprimento total	1,55 mm ± 0,05 mm
Diâmetro externo máximo	80,31 mm
Espessura da Parede	0,55 mm (lado único)
Coaxialidade	0,01 mm
Acabamento de superfície (faces correspondentes)	Rá 0,8
Ranhura Interna	Profundidade 0,85±0,02mm, Largura 0,55±0,02mm, Raio R0,03
Tolerâncias (IT1804‑2000)	±0,02~±0,05mm para dimensões gerais

Por que os fornecedores anteriores falharam:Três outras oficinas tentaram amostras, mas todas foram descartadas devido à deformação da parede, coaxialidade fora da tolerância e rebarbas dentro da ranhura estreita. A parede fina de 0,55 mm é extremamente frágil e tende a vibrar ou distorcer durante o torneamento convencional.

Nossa solução

• Torno CNC tipo suíço + centro de torneamento:A fixação única em uma máquina de 5 eixos elimina erros de posicionamento.
• Recozimento de alívio de tensão:Cozimento em baixa temperatura a 60°C por 2 horas antes da usinagem.
• Corte em camadas e de baixa profundidade:Desbaste com profundidade de 0,08 mm e avanço de 0,06 mm/rev para minimizar a força de corte.
• Resfriamento interno:Líquido refrigerante de alta pressão direcionado para a parede fina para dissipar o calor e evitar deformação.
• Acabamento em duas etapas:Semiacabamento + liberação de tensão em 30 minutos e, em seguida, acabamento final a 0,03 mm/rev para coaxialidade estável.
• Rebarbação ultrassônica + passivação:Garante ranhuras sem rebarbas e Ra ≤ 0,7 nas faces correspondentes.

Resultados medidos (dados de amostra)

Parâmetro	Amostra 1	Amostra 2	Amostra 3	Exigência
Comprimento total	1,53 mm	1,56 mm	1,54 mm	1,55 ± 0,05 mm
Espessura da Parede	0,548 mm	0,551 mm	0,549 mm	0,55 mm (nominal)
Coaxialidade	0,007 mm	0,006 mm	0,008 mm	≤ 0,01 mm
Profundidade do sulco	0,842 mm	0,853 mm	0,847 mm	0,85 ± 0,02 mm
Largura da ranhura	0,551 mm	0,549 mm	0,552 mm	0,55 ± 0,02 mm
Rugosidade da superfície (acasalamento)	Ra 0,65	Rá 0,72	Ra 0,68	Ra ≤ 0,8

Resultado do cliente:A taxa de defeito caiu de 42% (fornecedor anterior) para 0% após a entrega de 10.000 unidades. O desvio do sinal do sensor diminuiu 90% e o custo de retrabalho pós-venda do cliente foi reduzido em 70%. Eles já fizeram um pedido mensal recorrente de 8.000 a 12.000 peças.

Garantia e inspeção de qualidade

Nosso compromisso com a qualidade é apoiado por equipamentos de inspeção abrangentes e certificação ISO9001:2008. Implantamos uma ampla gama de instrumentos de medição:

• Máquinas de medição por coordenadas CMM
• Sistemas e projetores de medição de visão
• Medidores de diâmetro a laser e interferômetros a laser
• Testadores de rugosidade, testadores de circularidade, microscópios de ferramentas
• Micrômetros, medidores de pinos, relógios comparadores, medidores de altura
• Paquímetro, blocos padrão, testadores de dureza, medidores de rosca
• Microscópios estéreo para inspeção de superfícies

O software de otimização de agrupamento inteligente maximiza a utilização do material, mantendo a precisão. Nossa capacidade de processamento mensal chega a 30 toneladas com taxa de entrega dentro do prazo de 99%, atendendo indústrias como estrutura metálica, gabinetes de chassis, elevadores, máquinas agrícolas e máquinas de construção.

Por que escolher a Sanluo Precision para suas necessidades de corte

• Experiência em que você pode confiar:Mais de 18 anos em usinagem de precisão, apoiados por uma equipe de 230 pessoas, incluindo engenheiros seniores.
• Equipamento avançado:Mais de 130 máquinas de produção, incluindo CNC de 5 eixos, tornos tipo suíço e sistemas laser guiados por água.
• Qualidade comprovada:Taxa de aprovação de qualidade de 98,8%, atendendo clientes Fortune‑500 como Huawei, BYD e Mindray.
• Soluções personalizadas:Desde protótipos até produção em alto volume, adaptamos processos de acordo com suas especificações exatas.
• Rastreabilidade total:Cada lote vem com relatórios de inspeção completos e mantemos os registros de produção por 18 meses.
• Envio global:Logística confiável para a Europa, Américas e outros lugares, com resposta rápida e comunicação transparente.

Pronto para discutir seu projeto?Envie-nos seus desenhos 2D/3D para avaliação técnica e orçamento gratuitos. Nosso gerente técnico sênior analisará pessoalmente suas necessidades e proporá a estratégia ideal de corte CNC.
