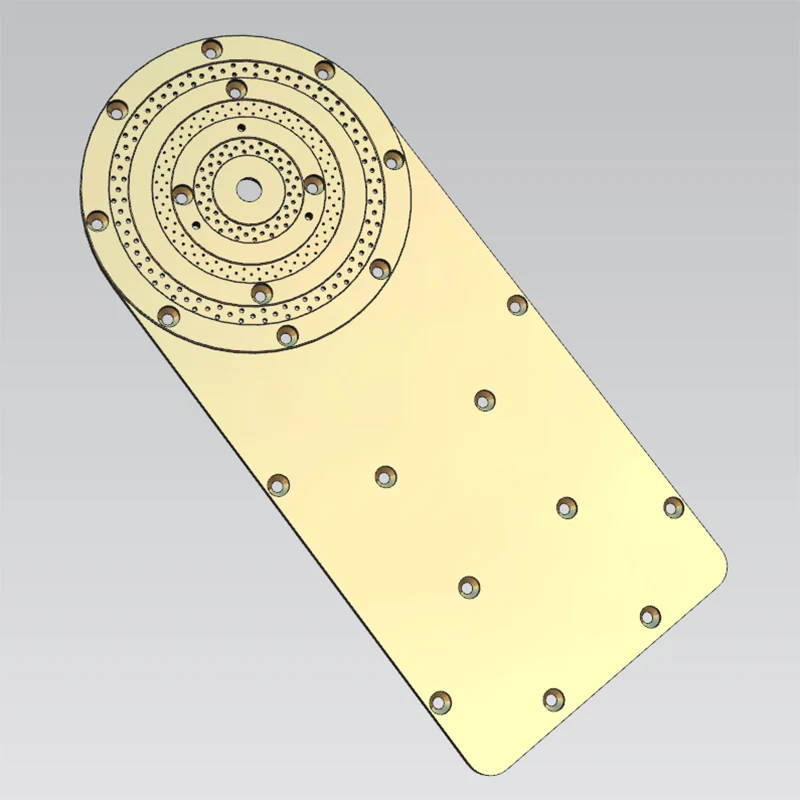

Perfuração de microfuros

Sanluo Precision é um fabricante e fornecedor líder de microfuração na China, com 18 anos de acumulação técnica na área de microusinagem CNC, fornecendo aos clientes serviços de microusinagem CNC de alta precisão. Oferecemos serviços profissionais de usinagem micro CNC personalizados para moldes de precisão, dispositivos eletrônicos, equipamentos médicos, peças aeroespaciais e outras indústrias, apoiando a personalização de peças complexas e difíceis. Realizamos perfuração de precisão de pequenos furos de nível mícron, furos profundos, furos inclinados e furos transversais, atendendo totalmente aos rigorosos requisitos de fabricação de alta qualidade para perfuração de micro furos.

Enviar consulta

Descrição do produto

Tecnologia de usinagem micro CNC

Nossa perfuração de micro furos usa micro brocas para fazer furos em alta velocidade. O diâmetro da broca é φ0,01-2 mm, e brocas helicoidais, brocas de canelura reta e brocas tipo pistola estão disponíveis, feitas de metal duro ou aço rápido. Precisão de perfuração: diâmetro do furo ± 0,005-0,02 mm, posição do furo ± 0,01 mm, perpendicularidade 0,01 mm, redondeza 0,005 mm. A relação profundidade-diâmetro máxima para furação profunda é de 20:1, usando brocas canhão com resfriamento interno para remoção de cavacos. A velocidade de rotação é de 5.000 a 50.000 rpm e a pressão do líquido refrigerante é de 0,5 a 2 MPa.

Precisão da Estação

Precisão dimensional	DO	EU IA	T（C）	PD	SO
unidade:±/mm	0.001	0.001	0.001	0.001	0.001
Precisão geométrica	Redondeza	Coaxialidade	Retidão	Cilindricidade	Simetria
unidade:±/mm	0.001	0.002	0.001	0.002	0.002
Capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
Ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Capacidade de usinagem de perfuração

A planta de processamento da Sanluo Precision possui capacidade abrangente de perfuração de microfuros: microfuros padrão (diâmetro φ0,1-2mm, profundidade ≤30mm, relação profundidade-diâmetro ≤15:1, precisão de posição do furo ±0,01mm), microfuros profundos (profundidade ≤60mm, relação profundidade-diâmetro ≤20:1, retilineidade 0,05mm/100mm), furos cegos (precisão de profundidade ±0,05mm, rugosidade do fundo do furo Ra≤1,6μm), furos passantes (sem rebarbas, parede do furo Ra0,8-1,6μm), furos inclinados (ângulo de inclinação 15°-75°), furos transversais (precisão do ponto de interseção ±0,02mm) e furos de matriz (precisão do passo do furo ±0,01mm, consistência <0,005mm).

Otimização de tecnologia de processos especiais

Como fabricante profissional de perfuração de microfuros, refinamos e otimizamos o processo: seleção de brocas (brocas retas para diâmetro de furo φ<0,5mm para evitar quebras, brocas helicoidais para φ0,5-2mm para melhorar a eficiência, brocas de canhão para furos profundos com forte resfriamento), processo de furo piloto (melhorando a precisão de pequeno a grande), perfuração em camadas (0,5-2 vezes o diâmetro de cada vez), retração da ferramenta para remoção de cavacos (retraindo a ferramenta a cada 1-3mm de perfuração para evitar bloqueio), inspeção da ponta da broca (substituição oportuna de pontas de broca desgastadas) e chanfro após a perfuração (C0,1-0,3 mm para remover rebarbas).

Amplos campos de aplicação

A perfuração de microfuros é aplicada em moldes de precisão (furos de pino ejetor φ0,5-3mm, profundidade 150mm, relação profundidade-diâmetro ≥30:1; furos de resfriamento com furos inclinados 30°-45° penetrando no interior), dispositivos eletrônicos (furos PCB φ0,2-1mm, posição do furo ±0,05mm; orifícios de substrato cerâmico sem lascar), equipamentos médicos (furos laterais do cateter φ0,3-1mm para entrega de drogas; orifícios guia de unhas ósseas φ1,5-3mm para guiar a implantação) e peças aeroespaciais (orifícios de resfriamento da lâmina φ0,5-1,5mm, ângulo de inclinação 20°-40°; bicos de combustível φ0,2-0,8mm com atomização de múltiplos furos). A Sanluo Precision forneceu direta ou indiretamente serviços personalizados de micro usinagem CNC para empresas como BYD, Foxconn, Johnson & Johnson, Medtronic, etc., com um volume anual de perfuração de mais de 4 milhões de furos, apresentando qualidade estável e confiável.

Parâmetros Técnicos

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	Kastie-WK
Posicionamento central	Perfuração de micro furos de alta precisão
Número de eixos	Falta informação
Precisão da chave	Precisão de posicionamento repetido ±0,5μm
Sistema de acionamento	O eixo X adota acionamento de motor linear com resposta rápida; Os eixos Y/Z adotam parafusos de esfera de alta precisão com controle de circuito fechado completo de codificadores de grade magnética
Sistema de fuso	Adota fuso elétrico de alta velocidade SycoTec alemão, apresentando alta velocidade, alta precisão e grande torque
Capacidade de usinagem	Suporta faixa de diâmetro de furo de 0,015 a 10 mm
Estrutura da cama	Base de mármore com boa estabilidade
Posicionamento Visual	Equipado com uma câmera de 5 megapixels, precisão de posicionamento de até 1 μm
Principais vantagens	Estrutura compacta, operação estável; trabalho em várias estações, alta eficiência de usinagem
Aplicações Típicas	peças de perfuração de micro furos de precisão, etc.

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	(Máquina de perfuração CNC de alta velocidade de 4 eixos)
Posicionamento central	Perfuração de microfuros multiângulo e de alta eficiência
Número de eixos	4 eixos (incluindo eixo A giratório automático de 360°)
Sistema de fuso	Fuso de alta velocidade com velocidade ajustável de 3.000 a 60.000 rpm
Precisão da chave	Precisão de posicionamento repetido da máquina-ferramenta 0,001 - 0,002 mm; precisão de desvio do fuso nível μ (0,0001-0,0002 mm)
Sistema de resfriamento	Equipado com sistema de circulação de resfriamento interno para garantir que o fuso não superaqueça e proteja as micro brocas
Sistema CNC	Suporta importação de desenhos CAD para gerar programas automaticamente sem programação
Principais vantagens	Capaz de realizar perfuração multiângulo rotativa automática de 360°; alta automação e fácil operação
Aplicações Típicas	perfuração de micro furos em tubos redondos ou peças poliédricas feitas de aço inoxidável, alumínio, ferro, cobre, plástico e outros materiais

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	Centro de usinagem série HX-1680
Posicionamento central	Visando requisitos de usinagem de microfuros de alta precisão em equipamentos médicos, como peças de juntas de instrumentos cirúrgicos
Sistema de fuso	Fuso elétrico de alta precisão com desvio radial ≤0,001mm, equipado com ferramentas exclusivas para microfuração
Tecnologia de controle	Combinado com a tecnologia de controle de circuito fechado, ele pode monitorar alterações dimensionais em tempo real durante a perfuração e compensar automaticamente o desgaste da ferramenta
Capacidade de usinagem	Capaz de usinar furos de alta precisão com um diâmetro de φ3mm, requisito de tolerância de diâmetro de furo de grau H5 e erro de coaxialidade de furo ≤0,005mm
Adaptação de Automação	Suporta acessórios personalizados para se adaptar aos requisitos de usinagem de peças com diferentes estruturas
Aplicações Típicas	peças de perfuração de micro furos de precisão, etc.

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	CNC-430AC
Posicionamento central	CNC de 4 eixos totalmente automático, adequado para usinagem de microfuros de semicondutores, cerâmica e outros materiais
Número de eixos e curso	CNC de 4 eixos; Curso do eixo X/Y 400x300mm; Curso do eixo Z 250 mm
Precisão da chave	Precisão de posicionamento do eixo X/Y 0,005 mm; repetição de precisão de posicionamento ±0,0005mm
Controle e direção	Sistema CNC Advantech de Taiwan; Os eixos X/Y adotam motores servo lineares AC
Efeito de usinagem	Rugosidade superficial Ra 0,6μm
Configuração de Característica	Utiliza água desionizada como fluido de trabalho; equipado com fonte de alimentação não eletrolítica para evitar a oxidação da peça
Aplicações Típicas	peças de perfuração de micro furos de precisão, etc.
