Faceamento de usinagem

Sanluo Precision é um fabricante e fornecedor profissional de usinagem de faceamento na China, principalmente envolvido em torneamento e fresamento de faceamento, fornecendo aos clientes serviços de usinagem de torneamento de alta precisão. Oferecemos serviços profissionais de torneamento personalizado para fabricação de máquinas, processamento de moldes, componentes semicondutores, instrumentos de precisão e outras indústrias, apoiando a personalização de peças complexas e difíceis. O controle rigoroso sobre planicidade, perpendicularidade e paralelismo atende totalmente aos requisitos rigorosos de diversas indústrias para processamento de faces e planos.

Enviar consulta

Descrição do produto

Vantagens tecnológicas

A usinagem de faceamento da Sanluo Precision é um processo para processar o plano final das peças. O torneamento frontal é fixado por um mandril de três mandíbulas e processado por uma ferramenta de torneamento frontal, com velocidade de giro 500-2000 rpm, taxa de avanço 0,1-0,5 mm/r, profundidade de corte 0,5-3 mm; O torneamento áspero deixa uma margem de 0,5 mm, acabamento de torneamento de um lado 0,1-0,2 mm. Rigoroso controle de qualidade: detecção de planicidade (diferença de altura medida por comparador com placa plana, precisão CMM de 0,003 mm, plano grande medido por interferômetro a laser); perpendicularidade (régua em ângulo reto contra o círculo externo da face final, folga medida pelo calibrador de folga, desvio angular medido pela CMM); detecção de paralelismo (comparador em uma extremidade, gire a peça para medir o desvio); medidor de rugosidade para medir o valor Ra (≥5 pontos de detecção para tirar a média); inspeção visual para marcas de ferramentas, arranhões, rebarbas; garantia do processo (ferramentas afiadas, parâmetros razoáveis, resfriamento suficiente, fixação rígida).

Precisão da Estação

Precisão dimensional	DO	EU IA	T（C）	PD	SO
unidade:±/mm	0.002	0.005	0.001	0.002	0.002
Precisão geométrica	Redondeza	Coaxialidade	Retidão	Cilindricidade	Simetria
unidade:±/mm	0.002	0.005	0.001	0.002	0.002
Capacidade de produção	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades	1 ~ 999999 unidades
Ciclo de produção	3-20 dias	3-20 dias	3-20 dias	3-20 dias	3-20 dias

Pontos de controle de qualidade

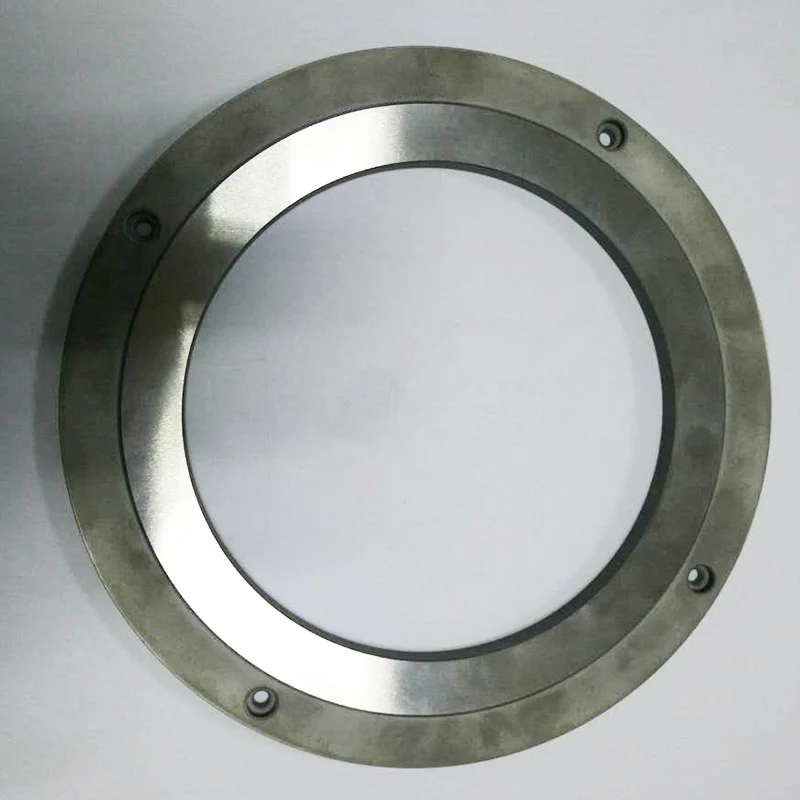

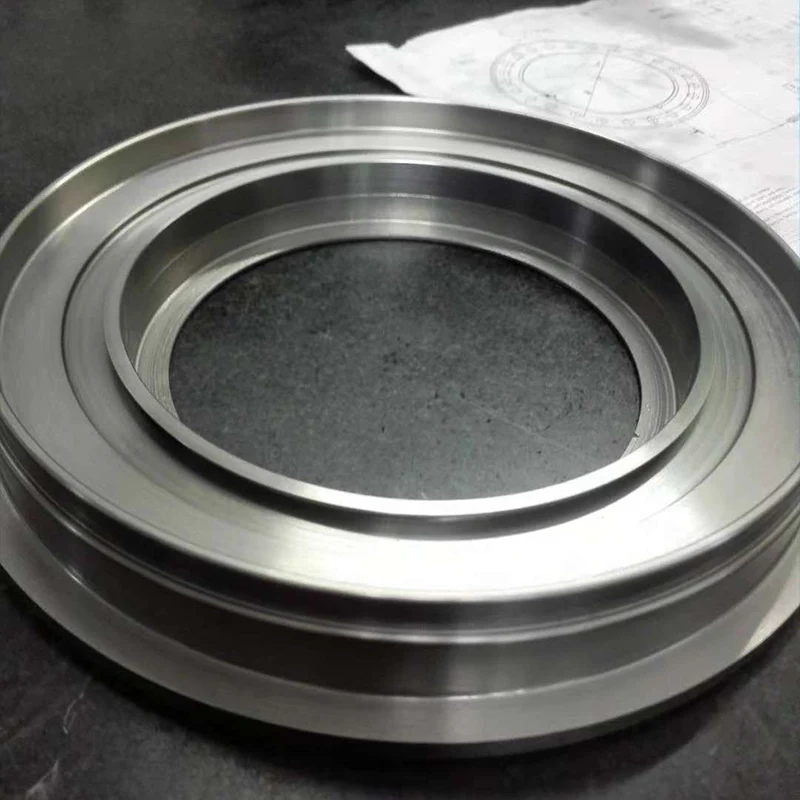

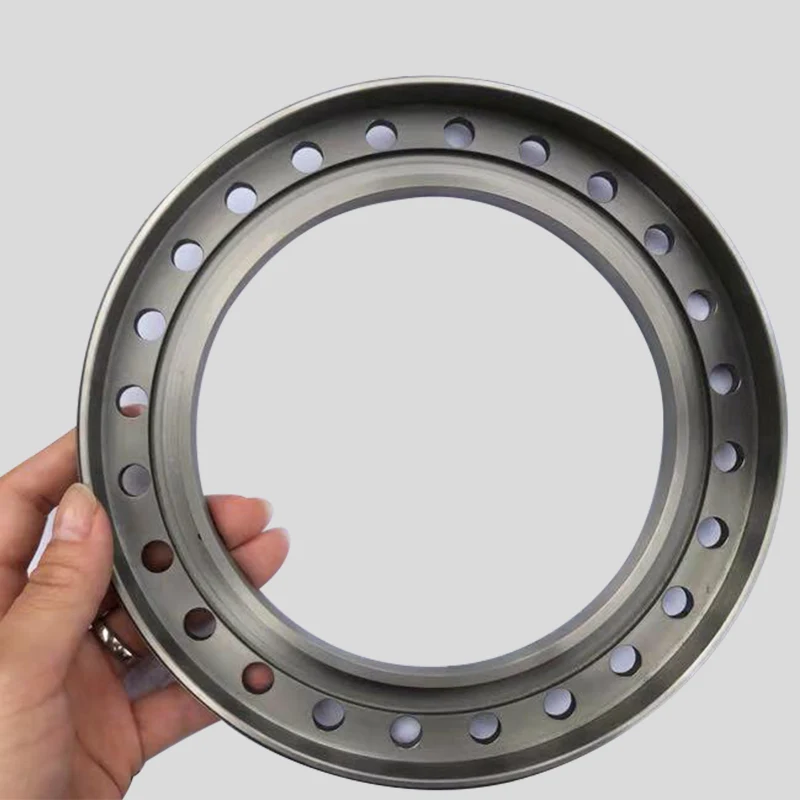

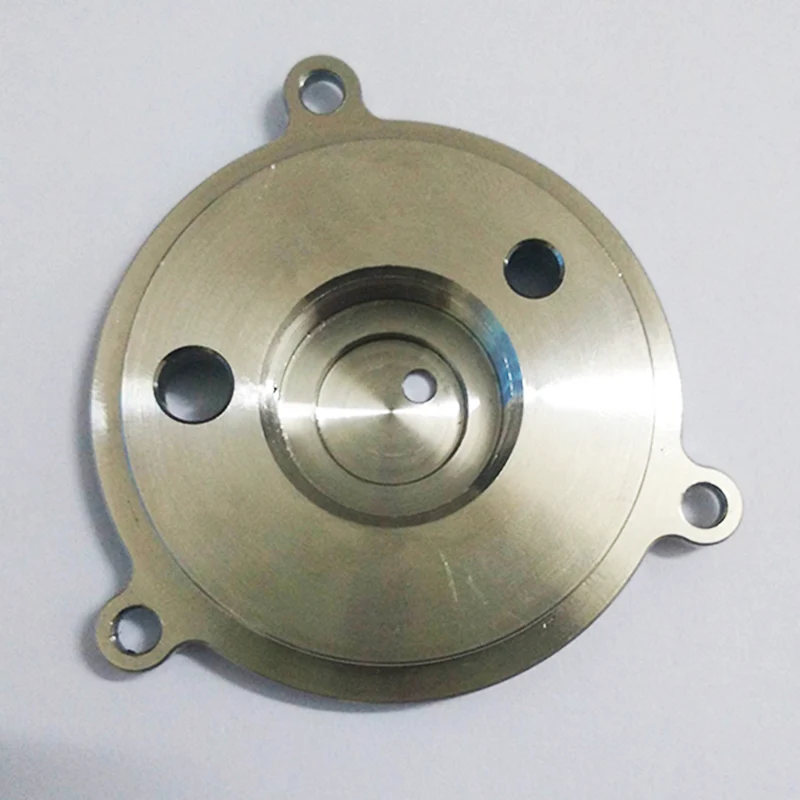

Como uma planta de processamento de usinagem de revestimento profissional, a Sanluo Precision tem uma ampla gama de aplicações: fabricação de máquinas (face final do flange φ100-500mm planicidade 0,03mm para ajuste de vedação, paralelismo da face final da engrenagem 0,02mm), processamento de moldes (planicidade da face final da cavidade 0,01mm, perpendicularidade da manga guia do pilar guia 0,01mm), peças automotivas (planicidade da face final do disco de freio 0,05mm, paralelismo da face final do volante 0,03 mm), instrumentos de precisão (planicidade da plataforma óptica 0,005 mm superfície Ra0,4 μm), peças de bomba e válvula (planicidade da superfície de vedação 0,02 mm sem vazamento), hidráulicos e pneumáticos (tampa da extremidade do cilindro/paralelismo da face da extremidade da bomba de óleo 0,02-0,03 mm). Fornecemos serviços personalizados de torneamento para XCMG, Sany, Weichai, Yuchai, Gree e outras empresas, com um processamento anual de 2 milhões de peças e uma taxa de aprovação de planicidade de 99,5%.

Parâmetros Técnicos

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	SGR-700SP
Posicionamento central	Retificação facial de ultraprecisão
Precisão da chave	Min. avanço 0,001 mm; velocidade de alimentação do fuso do rebolo 0,001–1,500 mm/min
Sistema de mandril	Mandril eletromagnético permanente (desligado durante a adsorção, sem efeito térmico), diâmetro φ700 mm
Tecnologia Patenteada	Mecanismo automático de ajuste da pressão do rebolo (evite pressão excessiva); Mecanismo de ajuste de inclinação de superfície de tipo fixo de suporte de 3 pontos (ajuste de nível submícron)
Capacidade de processamento	Correspondente a máx. tamanho da peça: 170 mm (A) × 700 mm (φ) × 300 kg
Automação e Proteção Ambiental	Dispositivo de dimensionamento automático de moagem recentemente desenvolvido; Motor padrão IE3, efeito significativo de economia de energia
Aplicações Típicas	peças de usinagem de revestimento de precisão, etc.

Categoria de parâmetro	Detalhes do parâmetro
Modelo de equipamento	KG-500
Posicionamento central	Retificadora composta de 3 eixos (círculo e face interna e externa)
Eixo CNC	3 eixos
Sistema CNC	Controlador FANUC
Capacidade de processamento	Faixa de diâmetro de retificação ø4~ø320 mm; máx. profundidade de moagem 200 mm
Características estruturais	Estrutura dupla do eixo do rebolo; cama em ferro fundido FC30 de alta qualidade, temperada e aliviada de tensões; Os eixos X e Z adotam trilho de guia linear e parafuso esférico
Curso (X/Y/Z)	390mm / 350+200mm / 350+200mm
Aplicações Típicas	peças de usinagem de revestimento de precisão, etc.
